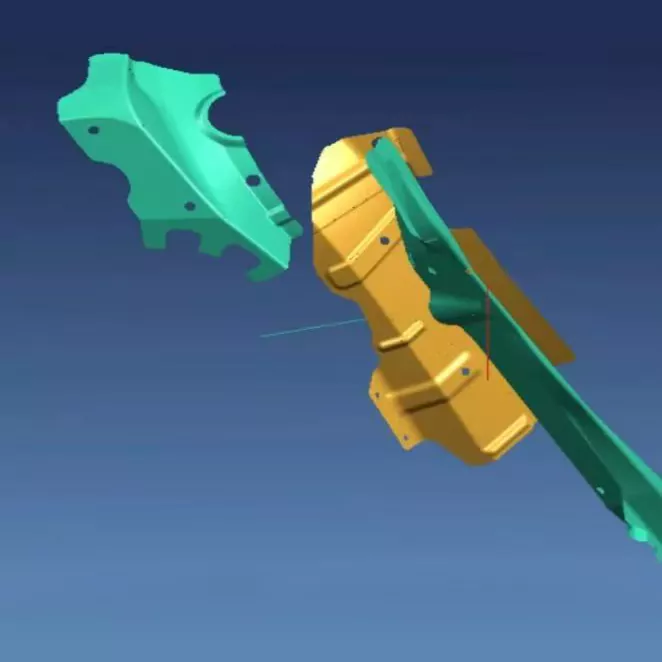

Matrice za vtiskovanje majhnih ojačevalnih plošč za avtomobile

SIKAIDA Automotive Small Reforcing Plate Matrice za vtiskovanje so visokonatančna oprema z visoko vzdržljivostjo, posebej zasnovana za dele ojačitvenih plošč avtomobilov. Združujejo napredno tehnologijo žigosanja in natančen dizajn za izpolnjevanje strogih zahtev avtomobilske industrije. Kot profesionalna tovarna SIKAIDA strogo nadzoruje kakovost proizvodnje, da zagotovi stabilno delovanje matrice in dolgo življenjsko dobo.

Glavne lastnosti izdelka:

1. Visoka natančnost in zapleteno oblikovanje: Avtomobilske matrice za vtiskovanje majhnih ojačitvenih plošč imajo zapletene oblike. SIKAIDA uporablja profesionalno programsko opremo za natančne izračune, da zagotovi, da je dimenzijska natančnost dela nadzorovana znotraj ±0,1 mm, kar ustreza zahtevam karoserijskih delov avtomobila.

2. Visoka trdnost in vzdržljivost: votline in jedra matric za vtiskovanje majhnih ojačitvenih plošč za avtomobile so izdelani iz jekel za kalupe z visoko trdoto, kot sta SKD11 in Cr12MoV, ki po toplotni obdelavi dosežejo trdoto HRC48-52. Njihova življenjska doba presega 500.000 ciklov, kar zmanjšuje stroške zamenjave pri strankah.

3. Večprocesna integrirana zasnova: Integracija več mehanizmov omogoča večprocesno oblikovanje kompozitov, vključno z žigosanjem in upogibanjem, dokončanje obdelave delov v enem koraku, izboljšanje učinkovitosti in zmanjšanje stroškov.

4. Sistem za natančno vodenje in uravnoteženje: Opremljen z napravami za natančno vodenje in pufriranje, ki zagotavljajo natančno poravnavo zgornje in spodnje matrice, zmanjšujejo obrabo in izboljšujejo stabilnost kakovosti izdelka.

5. Inteligentno gnezdenje in optimizacija: v kombinaciji s programsko opremo CAE za optimizacijo gnezdenja izkoristek materiala doseže več kot 85 %, kar zmanjša napake pri oblikovanju in zagotovi visok izkoristek izdelka.

Aplikacije izdelkov

1. Sistem ojačitve vratne plošče: izboljša trdnost vrat, izboljša odpornost na udarce in ščiti varnost potnikov;

2. Struktura talne ojačitve: izboljša togost karoserije in zagotavlja stabilnost pri vožnji;

3. Komponente ojačitve stebra: optimizira prenos energije trka in zmanjša deformacijo telesa;

4. Okvir instrumentne plošče: podpira instrumentno ploščo in zagotavlja natančnost namestitve;

5. Okvir za ojačitev sedeža: izboljša stabilnost sedeža in zmogljivosti zaščite pred trkom.

Proizvodni proces

1. Oblikovanje in analiza izdelka

Avtomobilske matrice za vtiskovanje majhnih armaturnih plošč uporabljajo profesionalno programsko opremo za analizo preoblikovanja in optimizacijo procesa, predvidevanje in reševanje težav pri preoblikovanju za določitev optimalne rešitve.

2. Oblikovanje strukture plesni

Celoten proces oblikovanja je zaključen s programsko opremo za 3D načrtovanje, ki zagotavlja razumno strukturo kalupa in priročno vzdrževanje.

3. Izbira in priprava materiala

- Delovni deli: Jeklo za kalupe z visoko trdoto je izbrano za zagotavljanje odpornosti proti obrabi in udarcem;

- Okvir kalupa: Konstrukcijsko jeklo se uporablja po toplotni obdelavi, da se zagotovi strukturna stabilnost;

- Standardni deli: Ležajno jeklo se uporablja za zagotavljanje natančnosti in vzdržljivosti.

4. Natančni obdelovalni proces

- Groba obdelava: portalni rezkalni stroj se uporablja za obdelavo osnovne površine in votline, pri čemer ostane dodatek za končno obdelavo.

- Končna obdelava: CNC obdelava, rezanje žice in drugi postopki se uporabljajo za zagotovitev, da natančnost in hrapavost površine ustrezata standardom.

- Površinska obdelava: Nitriranje, premazovanje in drugi postopki se uporabljajo za izboljšanje trdote in odpornosti proti obrabi, kar zagotavlja kakovost.

5. Sestavljanje in odpravljanje napak

Po natančni montaži se kalup preizkusi na stroju. Za zagotovitev stabilnosti in zanesljivosti kalupov se izvaja pregled prvega kosa in serijska poskusna proizvodnja.

Razvojni trendi

1. Lahka in visoko trdna integracija: prilagajanje novim materialom za doseganje integriranega oblikovanja kompleksnih struktur.

2. Natančnost in inteligenca: razvoj v smeri natančnosti na mikronski ravni, vključevanje funkcij inteligentnega nadzora in samooptimizacije.

3. Hitra menjava kalupa in prilagodljivost: Sprejem mehanizma za hitro menjavo kalupa, čas menjave kalupa ≤ 15 minut.

4. Digitalizacija in virtualno odpravljanje napak: Kombinacija tehnologije digitalnih dvojčkov za skrajšanje razvojnega cikla za več kot 30 %.

5. Zelena proizvodnja: z uporabo okolju prijaznih materialov in energetsko varčne zasnove je kalup mogoče v celoti reciklirati.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje majhnih ojačitvenih plošč v avtomobilski industriji?

A1: Delovni deli uporabljajo predvsem jekla za kalupe z visoko trdoto, kot so SKD11, Cr12MoV in DC53. Okvir kalupa uporablja konstrukcijska jekla, kot sta jeklo 45 in Q235. Standardni deli, kot so vodilni stebri in vodilne puše, uporabljajo ležajno jeklo GCr15, da se zagotovi trdnost, trdota in vzdržljivost kalupa.

V2: Kako dolg je proizvodni cikel za majhne kalupe za ojačitvene plošče za avtomobile?

A2: Odvisno od kompleksnosti in zahtev glede natančnosti kalupa je proizvodni cikel običajno 8-16 tednov. Enostavni kalupi trajajo približno 8 tednov, srednje zapleteni kalupi približno 12 tednov, visoko natančni kompleksni kalupi pa lahko zahtevajo več kot 16 tednov. Poseben cikel je odvisen od zasnove izdelka, tehnologije obdelave in časa odpravljanja napak.

V3: Kakšna je življenjska doba matric za vtiskovanje majhnih ojačitvenih plošč za avtomobile?

A3: V normalnih pogojih uporabe in vzdrževanja lahko življenjska doba majhnih matric za vtiskovanje ojačitvenih plošč doseže več kot 500.000 ciklov. Z visokokakovostno izbiro materiala, ustrezno toplotno obdelavo in natančno strojno obdelavo lahko življenjska doba nekaterih matric doseže 1 milijon ciklov. Redno vzdrževanje in pravilno skladiščenje lahko znatno podaljša življenjsko dobo kalupov.

V4: Kako zagotoviti natančnost žigosanih izdelkov?

A4: Z optimizacijo procesnih parametrov z analizo CAE, sprejetjem visoko natančnega vodilnega sistema, nadzorom poskočnosti materiala ter rednim pregledovanjem in vzdrževanjem natančnosti kalupa je mogoče nadzorovati dimenzijsko natančnost izdelkov znotraj ±0,1 mm, kar zagotavlja stabilno in zanesljivo kakovost izdelka.
