Matrice za vtiskovanje notranjega sklopa avtomobilske stranske plošče

SIKAIDA Automotive Side Panel Inner Assembly Dies za žigosanje so veliki, visoko natančni sistemi matrice, ki se uporabljajo za žigosanje notranjih plošč stranskih plošč iz pločevine. So osrednje matrice v proizvodnji karoserije v belem in se pogosto uporabljajo v proizvodnji osebnih in gospodarskih vozil. Ta izdelek združuje več postopkov žigosanja za doseganje enodelnega oblikovanja notranje plošče stranske plošče, kar zagotavlja učinkovitost in doslednost proizvodnje. Naša tovarna na Kitajskem z napredno opremo in strokovno ekipo zagotavlja stabilno in visokokakovostno proizvodnjo matric.

Podrobne lastnosti izdelka

1. Velika in zapletena struktura

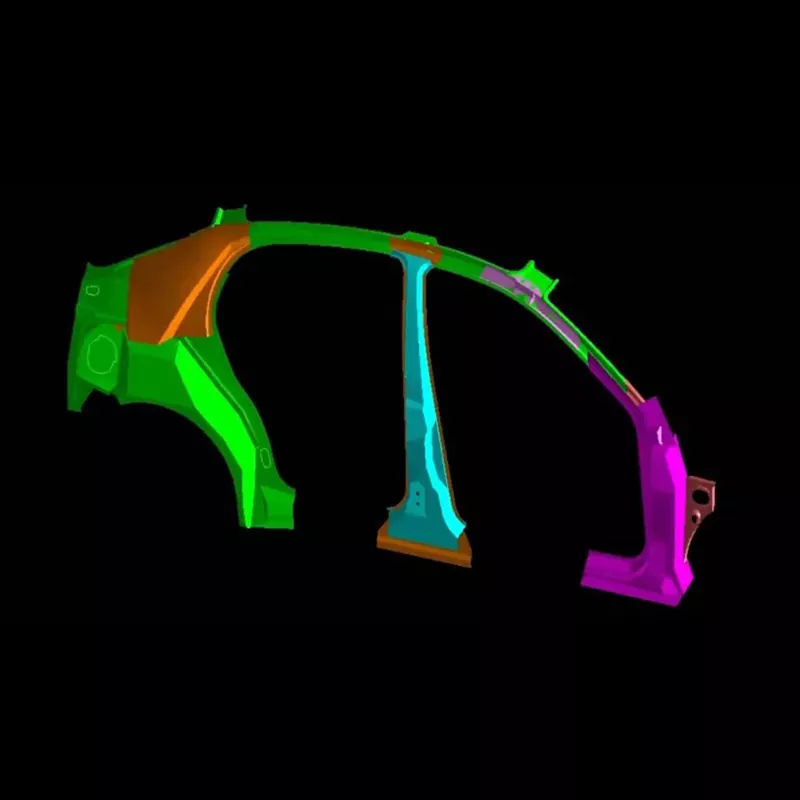

Notranja plošča stranske plošče je velika (več kot 800 mm v dolžino in več kot 600 mm v širino) in ima kompleksno obliko, ki zahteva oblikovanje več elementov. SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies odlikuje visoka površinska natančnost, več površin proste oblike in racionalna strukturna zasnova, ki rešuje problem neenakomerne porazdelitve sile med žigosanjem velike pločevine.

2. Visoka natančnost in visoke zahteve glede kakovosti

Kot zunanja komponenta mora biti notranja plošča stranske plošče brez prask, gub in drugih napak. SIKAIDA strogo nadzoruje natančnost kalupov, dosega površinsko hrapavost Ra0,4 μm ali več, kar izpolnjuje zahteve glede visokokakovostne proizvodnje.

3. Večprocesna integracija

Štancarske matrice za notranji sklop avtomobilske stranske plošče imajo integrirano zasnovo z več postajami, kar omogoča dokončanje več procesov, kot sta globoko vlečenje in obrezovanje, v eni operaciji, kar izboljšuje učinkovitost. Po potrebi je mogoče dodati funkcije avtomatiziranega transporta in spletnega nadzora za doseganje inteligentne proizvodnje.

4. Sistem za natančno vodenje in uravnoteženje

Opremljen z natančnim sistemom vodenja, uravnoteženja in pritiska, zagotavlja enakomerno porazdelitev sile med žigosanjem pločevine, s čimer se izogne ​​napakam izdelkov in izboljša stopnjo izkoristka.

5. Posebna strukturna zasnova

Z uporabo segmentirane matrice in hitro zamenljive strukture matrice je združljiv z novimi materiali, kot so jeklo visoke trdnosti in aluminijeve zlitine, s čimer rešuje izzive oblikovanja in širi obseg uporabe.

Glavne lastnosti izdelka

1. Visoka togost: uporaba materialov visoke trdnosti zagotavlja stabilnost pri žigosanju z veliko tonažo in podaljšuje življenjsko dobo.

2. Natančno vodenje: Visoko natančen sistem vodilnih drogov in vodilnih tulcev zagotavlja pozicioniranje žigosanja in natančnost izdelka.

3. Inteligentno spremljanje: Integrirani senzorji omogočajo spremljanje v realnem času in predvideno vzdrževanje.

4. Hitra menjava matrice: Modularna zasnova skrajša čas menjave matrice in se prilagaja večvrstni proizvodnji.

Scenariji uporabe

Štancarske matrice za notranjo sestavo avtomobilske stranske plošče se uporabljajo predvsem pri proizvodnji karoserij osebnih in gospodarskih vozil, služijo kot jedrni kalupi za karoserije v beli barvi, priznavajo pa jih domači in mednarodni kupci. Kot profesionalni dobavitelj lahko SICAIDA zagotovi prilagojene rešitve za potrebe različnih modelov vozil.

Proizvodni proces

1. Analiza izdelka in načrtovanje procesa

Z uporabo profesionalne programske opreme za analizo sposobnosti oblikovanja in načrtovanje procesa predvideva in rešuje morebitne težave.

2. Oblikovanje plesni

Z uporabo popolne programske opreme za 3D načrtovanje, kot sta UG in CATIA, so natančne podrobnosti izpopolnjene, da se zagotovi natančnost in racionalnost kalupov.

3. Izbira materiala

Notranji sklop avtomobilske stranske plošče za kalupe za žigosanje je izdelan iz litega železa visoke trdnosti ali varjenih jeklenih plošč. Ključne komponente uporabljajo orodno jeklo, ki je visoko odporno na obrabo in ima visoko tlačno trdnost, da se zagotovi kakovost kalupov.

4. Natančna obdelava

Groba obdelava, fina obdelava, posebna obdelava in ročno poliranje zagotavljajo natančnost kalupa in kakovost videza.

5. Sestavljanje in odpravljanje napak (T0 poskusno oblikovanje)

Po montaži se kalup testira na stroju, procesni parametri pa se prilagajajo in optimizirajo, dokler vzorec ni kvalificiran.

Razvojni trendi:

1. Izjemno veliko integrirano oblikovanje: s prilagajanjem trendu integriranih notranjih plošč stranske plošče lahko en sam komplet kalupov tehta več kot 200 ton.

2. Prilagoditev uporabi novih materialov: Optimizirana zasnova in izbira materialov se prilagajata značilnostim oblikovanja novih materialov, da bi izpolnili zahteve glede lahke teže in visoke trdnosti avtomobilov.

3. Inteligentna proizvodnja in digitalizacija: Vgrajeni senzorji omogočajo spremljanje v realnem času, v kombinaciji s tehnologijo digitalnih dvojčkov, skrajšanje razvojnega cikla in zmanjšanje stroškov.

4. Aplikacije za aditivno proizvodnjo (3D tiskanje).

Avtomobilske matrice za vtiskovanje notranjih stranskih plošč uporabljajo tehnologijo 3D-tiskanja za ustvarjanje kompleksnih struktur, s čimer izboljšujejo učinkovitost proizvodnje in kakovost izdelkov.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje notranjih stranskih plošč avtomobilov?

A1: Osnova kalupa običajno uporablja visoko trdno lito železo (kot je HT300, nodularna litina) ali varjene jeklene pločevine. Ključne komponente, kot so votline in jedra, uporabljajo orodno jeklo z visoko vsebnostjo ogljika in kroma (kot je Cr12MoV, DC53 itd.), ki nudi visoko odpornost proti obrabi in visoko tlačno trdnost.

V2: Kako dolg je proizvodni cikel za stroje za vtiskovanje notranjih stranskih plošč avtomobilov?

A2: Matrice za žigosanje notranjega sklopa avtomobilske stranske plošče so vrhunec tehnologije, izkušenj in izdelave. Vključujejo mehansko načrtovanje, znanost o materialih, mehaniko plastičnosti in natančno proizvodnjo. Njihov razvojni cikel je dolg (običajno 8–15 mesecev) in drag (doseže milijone do desetine milijonov RMB), zaradi česar so ključno merilo za merjenje celovite moči podjetja, ki se ukvarja s plesni. Ko se avtomobilske karoserije razvijajo v smeri lahkih, visoko trdnih in inteligentnih oblik, bodo tehnične zahteve za njihove modele še naprej naraščale.
