Matrice za vtiskovanje sklopov avtomobilskega motornega prostora

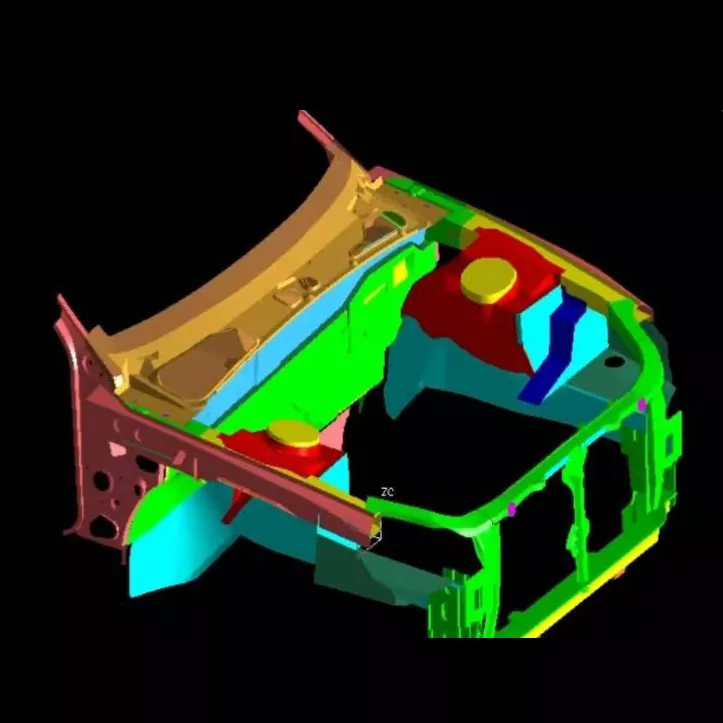

Sklop avtomobilskega motornega prostora je osrednja nosilna komponenta avtomobilskega pogonskega sklopa, stopnja izdelave njegovih matric za vtiskovanje pa predstavlja najvišjo raven tehnologije avtomobilskih matric za vtiskovanje. Matrice za vtiskovanje sklopov avtomobilskega motornega prostora SIKAIDA niso ena sama matrica, ampak celoten sistem matrice, ki se uporablja za vtiskovanje pločevine v glavni okvir in karoserijske plošče motornega prostora. Te komponente se nato z varjenjem ali vijačenjem sestavijo v celoten motorni prostor.

Glavne lastnosti izdelka

1. Velika velikost in kompleksna struktura

Matrice za vtiskovanje sklopov motornega prostora so velike (običajno daljše od 1,2 metra in širše od 0,8 metra) s kompleksno strukturo votlin. Zahtevajo oblikovanje pritrdilnih lukenj, ojačitvenih reber in prepognjenih robov, integracijo več delovnih postaj, vključno z globokim vlečenjem, oblikovanjem, obrezovanjem in luknjanjem.

2. Ultra-visoka natančnost in visoka trdnost

Kot kritične varnostne nosilne komponente v avtomobilih je dimenzijska natančnost žigosanih delov nadzorovana znotraj ±0,05 mm, brez površinskih napak, kot so razpoke ali gube. Visokokakovostno jeklo za matrice in natančni postopki toplotne obdelave zagotavljajo visoko trdnost, visoko trdoto in visoko odpornost proti obrabi matric.

3. Večprocesna integracija

Vključevanje več procesov, kot so globoko vlečenje, obrezovanje, prebijanje, prirobničenje in oblikovanje, z uporabo progresivnih ali neprekinjenih struktur matrice, ki podpirajo avtomatizirano množično proizvodnjo.

4. Sistem za natančno vodenje in razkladanje

Natančni mehanizmi za vodenje, razbremenitev in izmet so zasnovani za zapletene podreze in negativne kote v odtisnjenih delih, kar zagotavlja enakomeren pretok materiala in zmanjšuje napake pri oblikovanju.

5. Nadzor temperature in mazanja

Nekateri modeli so opremljeni s sistemom za nadzor temperature ogrevanja/hlajenja in visoko učinkovitim sistemom mazanja za zmanjšanje trenja, podaljšanje življenjske dobe matrice in zagotavljanje kakovosti žigosanja vrhunskih materialov.

Področja uporabe

1. Proizvodnja osebnih vozil

Proizvaja glavne strukturne komponente karoserije, kot so sprednje pregrade, blatniki, požarni zidovi ter notranje in zunanje plošče pokrova motorja, ki zagotavljajo strukturno podporo in zaščito.

2. Nova energetska vozila

Matrice za vtiskovanje sklopov avtomobilskega motornega prostora so prilagojene zahtevam za prilagoditev postavitve motornih prostorov novih energetskih vozil, optimizirane za lahke materiale, kot so aluminijeve zlitine in jeklo visoke trdnosti, ter izpolnjujejo višje zahteve glede natančnosti.

3. Proizvodnja gospodarskih vozil

Prilagojen večjim in bolj zapletenim zahtevam motornega prostora gospodarskih vozil, kot so tovornjaki in avtobusi, zmožen težkega oblikovanja izjemno velike pločevine.

Proizvodni proces

1. Analiza izdelka in načrtovanje procesa

Uporablja programsko opremo CAE, kot sta AutoForm in Dynaform, za analizo oblikovanja žigosanja, predvidevanje in reševanje težav, kot so razpoke in gubanje, ter optimizacijo procesnih parametrov.

2. Oblikovanje plesni

Matrice za vtiskovanje sklopov avtomobilskega motornega prostora so zasnovane v celoti 3D z uporabo programske opreme, kot so UG, CATIA in AutoCAD, pri čemer se vsaka komponenta izpopolni za uravnoteženje moči, togosti, življenjske dobe in učinkovitosti proizvodnje.

3. Izbira materiala

- Osnovni material: ogljikovo strukturno jeklo 45#, 50#

- Delovni deli: Cr12MoV, Cr12 in druga orodna jekla; za masovno proizvodnjo je mogoče uporabiti jekleno vezane karbidne trdine ali materiale praškaste metalurgije.

4. Natančna obdelava

- Groba obdelava: Odstranjevanje odvečnega materiala z uporabo velikega portalnega rezkalnega stroja ali obdelovalnega centra.

- Končna obdelava: visoko natančen CNC obdelovalni center, počasna žična EDM.

- Posebna obdelava: obdelava z električnim praznjenjem kompleksnih površin, poliranje do Ra≤0,4μm.

- Toplotna obdelava: kaljenje, popuščanje, nitriranje itd., za izboljšanje trdote in odpornosti proti obrabi.

5. Montaža in T0 poskusni kalup

Po montaži se kalup namesti na opremo za vtiskovanje za poskusno vlivanje, prilagajanje parametrov, kot sta tlak in hod, dokler vtisnjeni del ne ustreza standardom.

Razvojni trendi

1. Izjemno veliko integrirano oblikovanje: Prilagodljivo opremi za žigosanje 2000 ton in več, kar zmanjša število delov in varilnih postopkov.

2. Oblikovanje lahkega materiala: Optimizirano za materiale, kot so aluminijeve zlitine in jeklo visoke trdnosti, kar izboljša težave z vzmetnim povratkom.

3. Inteligentna proizvodnja in digitalizacija: Integracija analize CAE, 3D tiskanja, digitalnih dvojčkov in drugih tehnologij za skrajšanje razvojnih ciklov.

4. Avtomatizirana proizvodnja z več postajami: Doseganje popolne avtomatizacije od vnosa pločevine do izhoda končnega izdelka, izboljšanje učinkovitosti in doslednosti.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje sklopov motornega prostora?

A1: Osnova matrice običajno uporablja visokokakovostno ogljikovo konstrukcijsko jeklo (kot je 45#, 50#), medtem ko delovni deli uporabljajo visokoogljično orodno jeklo z visoko vsebnostjo kroma (kot je Cr12MoV, Cr12), hitrorezno jeklo (kot je W6Mo5Cr4V2) ali cementni karbid. Za množično proizvodnjo je mogoče uporabiti jekleno vezane karbidne trdine ali materiale praškaste metalurgije, da se zagotovi visoka trdnost, visoka trdota in visoka odpornost proti obrabi.

V2: Kako dolg je proizvodni cikel za vtiskovalne matrice za sklop avtomobilskega motornega prostora?

A2: Matrice za vtiskovanje sklopov motornega prostora avtomobilov so vrhunec tehnologije, izkušenj in izdelave. Njihov razvojni cikel je dolg (običajno 8–15 mesecev) in drag (doseže milijone do desetine milijonov RMB), zaradi česar so ključni pokazatelj splošne moči podjetja, ki izdeluje matrike. Višja kot je kompleksnost, daljši je cikel. Z uporabo inteligentne proizvodnje in digitalnih tehnologij se razvojni cikel postopoma skrajšuje.
