Matrice za vtiskovanje majhnih nosilcev za avtomobile

Majhni avtomobilski nosilci so kritične nosilne komponente, ki se uporabljajo za podporo sklopov, pritrjevanje položajev, povezovanje struktur in prenos obremenitev. SIKAIDA avtomobilske matrice za vtiskovanje majhnih nosilcev so posebej zasnovane za različne natančne nosilce, kot so tisti za motorje in vzmetenja, ki vključujejo kompleksno podporo in natančno pozicioniranje lukenj za izpolnjevanje strogih zahtev avtomobilske proizvodnje.

Glavne lastnosti izdelka

1. Oblikovanje kompleksne podporne strukture

Kljub kompaktni velikosti in zapleteni strukturi nosilcev kalupi SIKAIDA z natančno simulacijo in kompenzacijo vzmetnega povratka nadzirajo kritične dimenzije znotraj ±0,1 mm, kar zagotavlja ravnost, natančnost lukenj in strukturno togost v skladu s standardi.

2. Visoka trdnost in visoka togost

Osrednji sestavni deli avtomobilskih matric za vtiskovanje majhnih nosilcev uporabljajo jekla za kalupe z visoko trdoto, kot sta SKD11 in Cr12MoV, ki po toplotni obdelavi dosegajo trdoto HRC 48–52. To jim omogoča, da prenesejo visokofrekvenčne udarne obremenitve in imajo življenjsko dobo, ki presega 500.000 ciklov, kar zagotavlja stabilno nosilnost.

3. Večnamenska integrirana zasnova

Z integracijo več procesov, kot so žigosanje, upogibanje in prebijanje, ter vključitvijo mehanizmov, kot so drsni bloki in dušikove vzmeti, je mogoče zapleteno obdelavo dokončati v eni sami potezi, kar znatno izboljša učinkovitost proizvodnje in kakovost izdelka.

4. Natančni položaji lukenj in povezovalni sistem

Natančnost vgradne luknje doseže ±0,05 mm, hrapavost stene luknje pa Ra 0,8. Optimizirane povezovalne strukture s prirobnicami in kovičenjem zagotavljajo varno in nerahljajočo povezavo nosilca, kar zagotavlja dolgoročno zanesljivo uporabo vozila.

5. Inteligentno gnezdenje in CAE optimizacija

Z uporabo programske opreme CAE, kot je AutoForm, za optimizacijo gnezdenja se izkoristek materiala poveča na več kot 85 %, kar učinkovito zmanjša napake pri oblikovanju in zniža stopnjo odpadkov.

Področja uporabe

SIKAIDA avtomobilske matrice za vtiskovanje majhnih nosilcev imajo široko uporabo in zajemajo proizvodnjo nosilcev motorja, vzmetenja, armaturne plošče, sedeža, akumulatorja, vrat in izpušnega sistema.

Proizvodni proces

1. Oblikovanje izdelka in analiza CAE

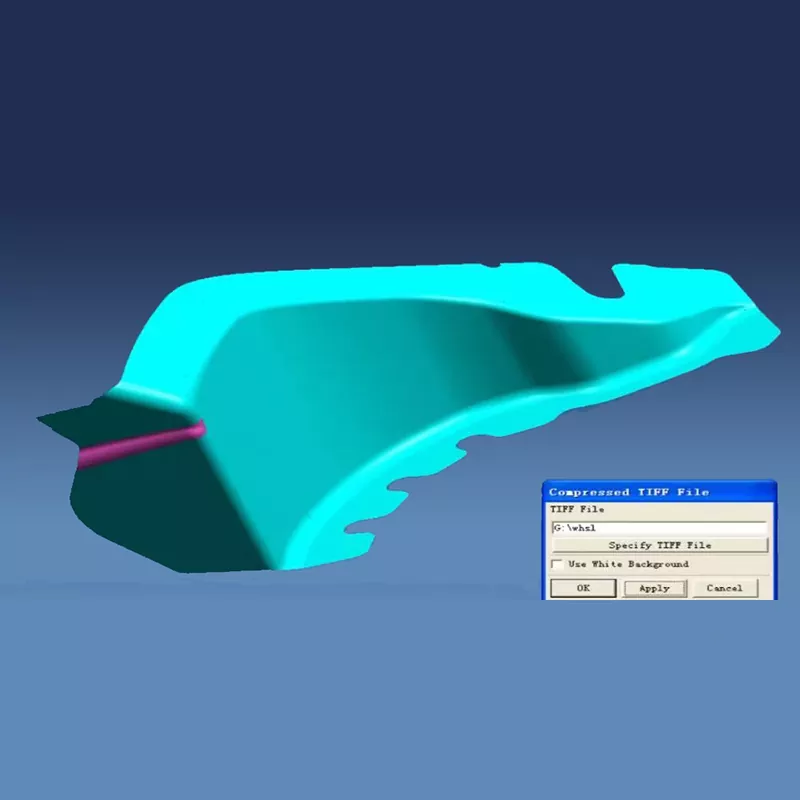

Ustvarjanje simulacije in optimizacija procesa se izvajata z uporabo programske opreme CAE za prepoznavanje morebitnih napak in določitev optimalne rešitve, ki zagotavlja uspešno proizvodnjo kalupov.

2. 3D oblikovanje strukture plesni

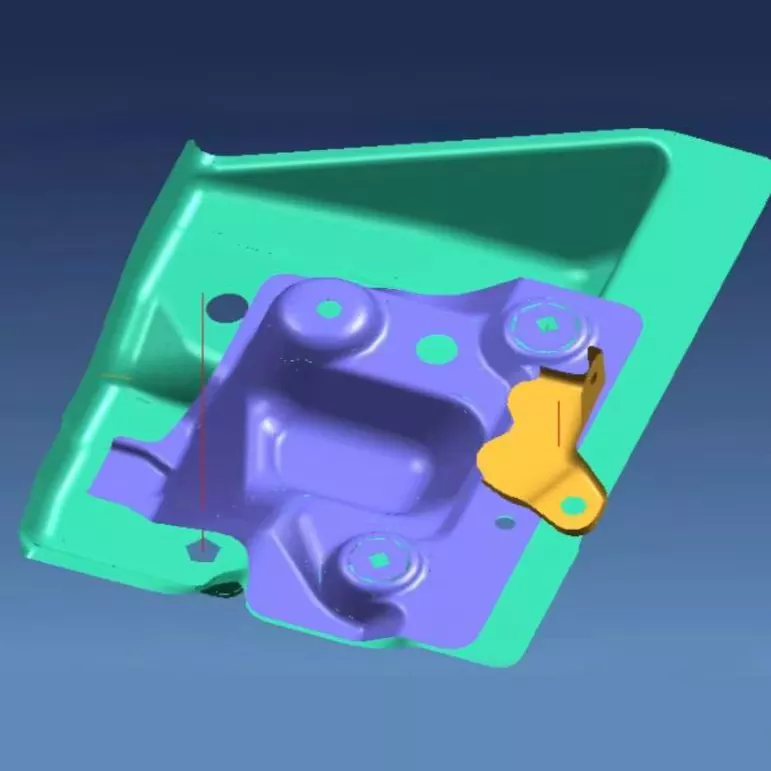

Avtomobilske matrice za vtiskovanje majhnih nosilcev uporabljajo popolno programsko opremo za 3D načrtovanje, kot sta UG in CATIA, za izboljšanje votlin, vodilnih sistemov in drugih komponent, kar zagotavlja racionalno strukturo kalupa in enostavno vzdrževanje.

3. Izbira materiala

Delovni deli so izdelani iz trdega kalupnega jekla, kot je SKD11, osnova kalupa je izdelana iz jekla 45 s toplotno obdelavo, standardni deli uporabljajo ležajno jeklo GCr15, deli za prebijanje pa uporabljajo hitrorezno jeklo ali cementni karbid, da se zagotovi natančnost in vzdržljivost.

4. Natančna obdelava

Groba obdelava omogoča dodatke, natančna obdelava pa zagotavlja natančnost. Površinske obdelave, kot sta nitriranje in trdo kromiranje, dodatno povečajo trdoto kalupa in odpornost proti obrabi, kar zagotavlja kakovost izdelka.

5. Sestavljanje in odpravljanje napak

Po natančnem sestavljanju so avtomobilske matrice za vtiskovanje majhnih nosilcev podvržene poskusnemu stiskanju in odpravljanju napak. Inšpekcija prvega kosa in poskusna proizvodnja serije preverita točnost, stabilnost in zanesljivost kalupa.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje majhnih nosilcev v avtomobilski industriji?

A1: Delovni deli uporabljajo predvsem jekla za kalupe z visoko trdoto, kot so SKD11, Cr12MoV in DC53. Okvir kalupa uporablja konstrukcijska jekla, kot sta jeklo 45 in Q235. Standardni deli, kot so vodilni stebri in puše, uporabljajo ležajno jeklo GCr15. Za področja z visoko obrabo, kot je izbijanje lukenj, se včasih uporablja trda zlitina ali hitrorezno jeklo, da se zagotovi trdnost, trdota in vzdržljivost kalupa.

V2: Kako dolg je proizvodni cikel za avtomobilske kalupe z majhnimi nosilci?

A2: Odvisno od kompleksnosti kalupa in zahtev glede natančnosti je proizvodni cikel običajno 10–18 tednov. Izdelava enostavnih kalupov za nosilce traja približno 10 tednov, srednje zapleteni kalupi za nosilce trajajo 14 tednov, visoko natančni zapleteni kalupi za nosilce pa lahko zahtevajo 18 tednov ali več. Poseben cikel je odvisen od kompleksnosti strukture nosilca, zahtev glede natančnosti lukenj in težavnosti postopka obdelave.

V3: Kakšna je življenjska doba matric za vtiskovanje majhnih nosilcev za avtomobile?

A3: V normalnih pogojih uporabe in vzdrževanja lahko življenjska doba matric za vtiskovanje majhnih nosilcev doseže več kot 500.000 ciklov. Z izbiro visokokakovostnih materialov, ustrezno toplotno obdelavo in natančno strojno obdelavo lahko življenjska doba nekaterih matric doseže 1 milijon ciklov. Zlasti za dele, ki se zelo obrabijo, kot je prebijanje, je potrebno redno vzdrževanje in zamenjava, da se zagotovi kakovost izdelka.

V4: Kako zagotoviti natančnost in podporo delovanja žigosanih oklepajev?

A4: Z analizo CAE za optimizacijo procesnih parametrov, sprejetjem visoko natančnih sistemov vodenja, nadzorom vzmetnega povratnega udarca materiala ter rednim preverjanjem in vzdrževanjem natančnosti matrice je mogoče nadzorovati dimenzijsko natančnost nosilca v okviru ±0,1 mm, ravnost podporne površine pa lahko doseže 0,05 mm/m. Hkrati razumna strukturna zasnova in postopki toplotne obdelave zagotavljajo, da ima nosilec zadostno togost podpore in trdnost povezave.

V5: Katere so ključne kontrolne točke v procesu izdelave kalupov za nosilce?

A5: Ključne kontrolne točke pri izdelavi kalupov za nosilce vključujejo: ① Natančna obdelava lukenj za zagotovitev natančnosti namestitvenih lukenj; ② Podpora za obdelavo površine za zagotovitev ravnosti in gladkosti; ③ Oblikovanje strukture povezave za zagotovitev trdnosti povezave; ④ Postopek toplotne obdelave za zagotovitev trdote in žilavosti; ⑤ Sestavljanje in odpravljanje napak za zagotovitev natančnosti kalupa in stabilnosti delovanja. Vsaka kontrolna točka zahteva strog pregled kakovosti in nadzor procesa.
