Štanca za avtomobilsko levo stransko ploščo

SIKAIDA Automotive Left Side Panel Stamping Die je velik, visoko natančen in kompleksen sistem orodij za žigosanje, ki ga je razvila družba SIKAIDA za žigosanje leve integralne stranske plošče jeklenih ali aluminijastih plošč. Ne gre za eno samo matrico, ampak za popoln integriran sistem, ki vključuje ključne komponente, kot so matrice za izrezovanje, vlečenje, matrice za obrezovanje in matrice za prirobnice. Raven izdelave tega izdelka neposredno predstavlja najvišji standard matric za vtiskovanje karoserijskih plošč avtomobilov in je osrednji simbol celovite moči SIKAIDA kot profesionalnega dobavitelja v industriji matric.

Podrobne lastnosti izdelka

1. Velika velikost in kompleksna struktura

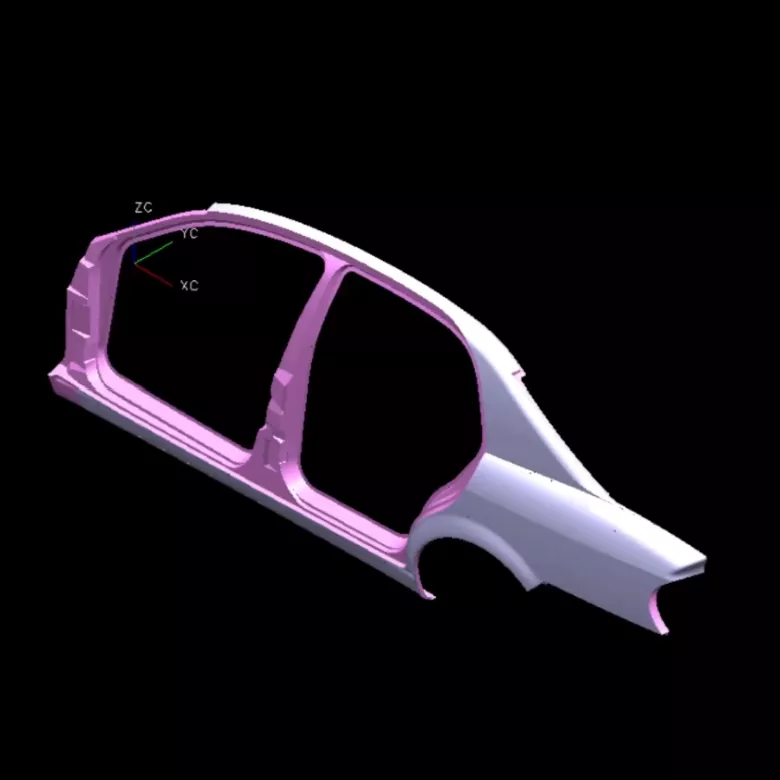

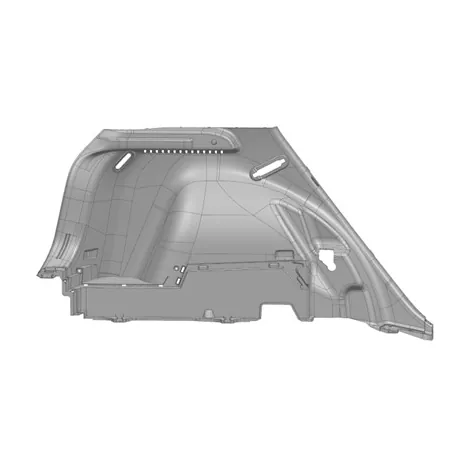

Leva stranska plošča avtomobila je velika (običajno več kot 1,5 metra v dolžino in 0,8-1 meter v širino), s kompleksno obliko, vključno z globokimi potezami, zapletenimi ukrivljenostmi, okenskimi odprtinami in značilnimi linijami. SIKAIDA avtomobilska matrica za vtiskovanje leve stranske plošče lahko natančno oblikuje montažne luknje, ojačitvena rebra in podrobnosti prirobnic na stranski plošči. S profesionalno simulacijsko analizo in optimizacijo strukture kalupa zagotavlja razumno porazdelitev napetosti in stabilno oblikovanje.

2. Visoka natančnost in visoke zahteve glede kakovosti

Kot glavni zunanji del avtomobila mora biti leva stranska plošča brez prask, gub, udrtin in drugih napak. SIKAIDA strogo nadzoruje kakovost s strogimi zahtevami glede površinske obdelave kalupov in porazdelitve pritiska. Površine za oblikovanje ključev so fino polirane do zrcalne površine, s čimer se učinkovito izognete površinskim napakam, ki nastanejo zaradi trenja med pločevino in kalupom med žigosanjem.

3. Večprocesno integrirano oblikovanje

Žigosanje leve stranske plošče zahteva neprekinjeno dokončanje več postopkov, vključno z brušenjem, vlečenjem, obrezovanjem in robljenjem. SIKAIDA avtomobilska matrica za žigosanje na levi strani brezhibno deluje s sodobnimi avtomatiziranimi proizvodnimi linijami in uporablja tehnologijo robotskega prenosa za doseganje neprekinjenega žigosanja na več postajah. To uravnoteži proizvodno učinkovitost z dosledno kakovostjo izdelkov, znanstvena postavitev procesa pa skrajša proizvodne cikle in zmanjša stroške.

4. Kompleksni sistem vodenja in uravnoteženja

Glede na zapletene oblike in velike dimenzije stranskih plošč je matrica opremljena z visoko natančnim vodilnim sistemom (vodilni stebri, vodilni tulci, stranske vodilne plošče), ki zagotavlja natančno zapiranje zgornje in spodnje matrice. Celovit sistem uravnoteženja (dušikove vzmeti, mehanski bloki ravnotežja) zagotavlja stabilno in varno žigosanje ter podaljšuje življenjsko dobo matrice.

5. Napredni sistem mazanja in prezračevanja

Matrica ima zapleten samodejni sistem mazanja, ki samodejno nanaša mazivo med štancanjem, s čimer zmanjša trenje med pločevino in matrico ter izboljša kakovost oblikovanja. Velike vlečne matrice so opremljene z večtočkovnim odzračevalnim sistemom, ki preprečuje gube, udrtine in druge napake pri oblikovanju, ki jih povzroča ujeti zrak.

Lastnosti in aplikacije izdelka

SIKAIDA Automotive Left Side Panel Stamping Die se uporablja predvsem pri izdelavi stranskih plošč za osebna vozila, kot so limuzine, terenska vozila in enoprostorna vozila. Lahko se uporablja tudi pri izdelavi stranskih plošč kabine in drugih oblog za gospodarska vozila. Kalupi so izdelani iz visoko trdnega legiranega jekla, ključne površine pa so toplotno obdelane in natančno polirane, kar ima za posledico visoko odpornost proti obrabi, visoko natančnost in dolgo življenjsko dobo. Kot profesionalna tovarna z bogatimi proizvodnimi izkušnjami lahko SIKAIDA prilagodi rešitve za kalupe glede na različne modele vozil in potrebe kupcev ter izpolnjuje raznolike proizvodne zahteve avtomobilske industrije.

Uvod v proizvodni proces

1. Analiza izdelka in simulacija CAE

Pred načrtovanjem kalupa SIKAIDA uporablja profesionalno programsko opremo za simulacijo žigosanja, kot sta AutoForm in Dynaform, da napove sposobnost oblikovanja, deformacijo in vzmet stranskih plošč, vnaprej prepozna kakovostna tveganja, optimizira procesne rešitve in strukture kalupov ter zmanjša stroške preskušanja in modifikacije.

2. Oblikovanje plesni

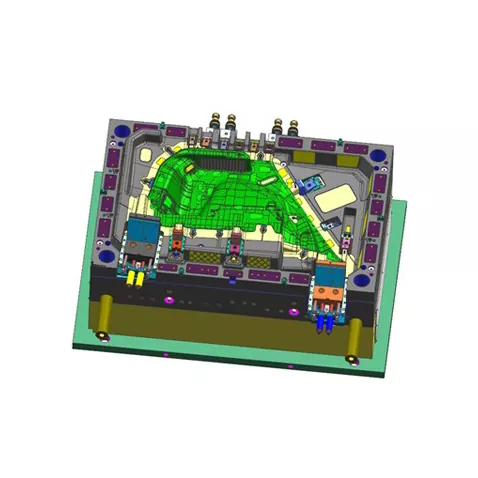

Napredna programska oprema za 3D načrtovanje, kot sta UG in CATIA, se uporablja za dokončanje celotnega 3D oblikovanja vseh komponent, vključno z zgornjim kalupom, spodnjim kalupom in tlačnim obročem. Dejavniki, kot sta debelina pločevine in kompenzacija vzmeti, se v celoti upoštevajo, da se zagotovi natančnost in stabilnost kalupa. Projektno shemo pregledajo in potrdijo strokovni inženirji.

3. Izbira materiala

Substrat matrice za štancanje na levi strani avtomobilske plošče uporablja visokokakovostno ogljikovo konstrukcijsko jeklo (kot je jeklo 45) ali legirano konstrukcijsko jeklo (kot je 42CrMo), da se zagotovi žilavost in togost. Delovni deli (profili, rezalni robovi) uporabljajo orodno jeklo z visoko vsebnostjo ogljika in kroma (kot je Cr12MoV, SKD11) ali jeklo iz praškaste metalurgije, da zagotovijo visoko trdoto, visoko odpornost proti obrabi in podaljšajo življenjsko dobo kalupa.

4. Natančna obdelava

- Groba obdelava: Začetna obdelava se izvede z uporabo velikega portalnega rezkalnega stroja ali CNC portalnega obdelovalnega centra z dodatkom za končno obdelavo.

- Končna obdelava: Natančna obdelava profilov in rezalnih robov na visokohitrostnem CNC obdelovalnem centru zagotavlja dimenzijsko natančnost in hrapavost površine.

- Posebna obdelava: obdelava z električnim praznjenjem (EDM) se uporablja za obdelavo kompleksnih profilov in vogalov; žična EDM se uporablja za obdelavo natančnih lukenj in kontur; kaljenje in popuščanje se izvajata za doseganje trdote 48-52 HRC.

- Površinska obdelava: na profile se nanese trdo kromiranje ali nitriranje za izboljšanje trdote in odpornosti proti obrabi, izvaja pa se tudi preprečevanje rje in razmaščevanje.

5. Sestavljanje in odpravljanje napak (preizkusni kalup T0)

Vse komponente so sestavljene v popoln kalup, nameščen na opremi za žigosanje za poskusno oblikovanje. Strokovni tehniki vedno znova prilagajajo procesne parametre, kot sta tlak in hod, dokler ni izdelan kvalificiran del. Po pregledu prvega kosa in potrditvi meritev se le-ta dostavi kupcu.

Razvojni trendi

1. Ultra-veliko integrirano oblikovanje

Stranske plošče avtomobilov se razvijajo v smeri večjih integriranih struktur, ki zahtevajo večjo tonažo kalupov (do 2000 ton in več) in dimenzijsko stabilnost. SIKAIDA nenehno optimizira načrtovanje in tehnologijo obdelave, kar omogoča razvoj ultra velikih integriranih matric za vtiskovanje na stranskih ploščah za izpolnjevanje potreb novih energetskih vozil in modelov naslednje generacije.

2. Uporaba lahkega materiala

Z razvojem avtomobilske lahke mase se široko uporabljajo novi materiali, kot so jeklo visoke trdnosti in aluminijeve zlitine. SIKAIDA optimizira strukturo kalupa in tehnologijo površinske obdelave, da se prilagodi oblikovalnim značilnostim novih materialov (npr. vlečne matrice iz aluminijeve zlitine so opremljene s posebnimi premazi in sistemi mazanja).

3. Inteligentna proizvodnja in digitalizacija

Senzorji tlaka in temperature so vgrajeni v kalup za spremljanje parametrov žigosanja v realnem času, kar omogoča predvideno vzdrževanje in optimizacijo procesa. V kombinaciji s tehnologijo digitalnega dvojčka za virtualno odpravljanje napak je mogoče razvojni cikel skrajšati za 20–30 %, s čimer se izboljša učinkovitost raziskav in razvoja.

4. Hitra menjava matrice in avtomatizacija

Za potrebe proizvodnje več vrst, majhnih serij, kalup sprejme strukturo hitre menjave matrice (hitro vpenjanje, samodejno pozicioniranje), skupaj z avtomatiziranimi roboti in sistemi za pregledovanje vida, kar dosega visoko stopnjo avtomatizacije v proizvodnji žigosanja in izboljša prilagodljivost proizvodnje.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo za avtomobilsko matrico za vtiskovanje na levi strani?

A1: Osnova kalupa običajno uporablja visokokakovostno ogljikovo strukturno jeklo (kot je jeklo 45) ali legirano konstrukcijsko jeklo (kot je 42CrMo). Delovni deli (profili, rezalni robovi) uporabljajo orodno jeklo z visoko vsebnostjo ogljika in kroma (kot je Cr12MoV, SKD11) ali jeklo iz praškaste metalurgije, da se zagotovi visoka trdota (48-52 HRC) in visoka odpornost proti obrabi. Nekateri vrhunski kalupi uporabljajo tehnologijo cementnega karbida ali površinskega premaza za izboljšanje življenjske dobe.

V2: Kako dolg je proizvodni cikel kalupa za vtiskovanje leve stranske plošče avtomobila?

A2: Proizvodni cikel za vtiskovanje matric za levo stransko ploščo avtomobila običajno traja od 8 do 15 mesecev, odvisno od dejavnikov, kot so kompleksnost dela, zahteve glede natančnosti in proizvodna zmogljivost. Razvojni cikel za matrice za stranske plošče s kompleksno ukrivljeno površino lahko presega 15 mesecev, medtem ko je matrice za preprosto strukturo mogoče dokončati v 8 do 10 mesecih. Celoten proces, od oblikovanja in obdelave do sestavljanja in odpravljanja napak, zahteva sodelovanje med več oddelki.
