Štanca za notranjo ploščo motornega pokrova avtomobila

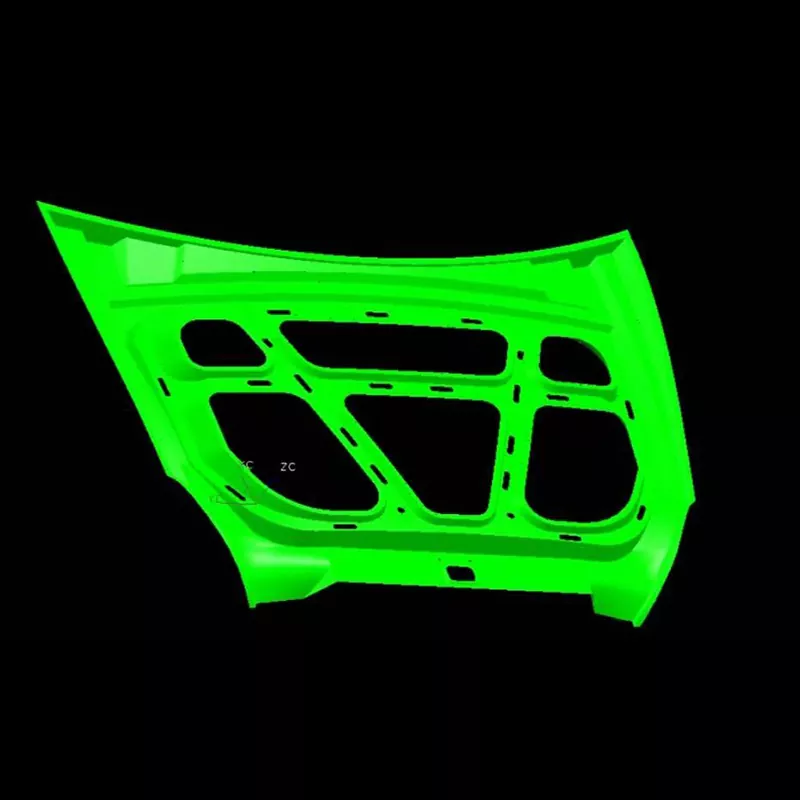

SIKAIDA Automotive Hood Inner Panel Stamping Die je velik in kompleksen sistem za vtiskovanje, posebej zasnovan za oblikovanje glavnega ogrodja notranje plošče pokrova motorja. Ne gre za eno samo matrico, temveč za celoten kos opreme, ki zajema več procesov in zagotavlja stabilno oblikovanje velikih, visoko natančnih delov telesa.

Glavne lastnosti izdelka:

1. Velika velikost in kompleksna struktura

Standardne dimenzije matrice za vtiskovanje notranjih plošč avtomobilskih pokrovov so >800 mm v dolžino in >600 mm v širino, kar zahteva oblikovanje ojačitvenih reber, montažnih lukenj in drugih elementov. Vključuje osnovne komponente, kot so zgornje in spodnje matrice, kot tudi sistem za natančno vodenje, pozicioniranje in razkladanje, ki zagotavlja stabilno in natančno žigosanje.

2. Ultra-visoka natančnost in visoka kakovost

Odtisnjeni deli imajo tolerance dimenzij, nadzorovane v okviru ±0,1 mm, brez napak, kot so razpoke, gube in praske. Sama matrica je podvržena strogi proizvodnji, natančnosti vodenja in nadzoru porazdelitve tlaka, kar ustreza standardom kakovosti povezanih komponent videza.

3. Napredni integrirani postopek oblikovanja

Vključevanje več procesov, kot sta globoko vlečenje in oblikovanje, omogoča enkratno oblikovanje, natančen nadzor pretoka materiala in kompenzacijo vzmeti. Za napovedovanje težav se uporablja simulacija CAE, ki zagotavlja stabilno in zanesljivo žigosanje.

4. Sistem matrice za težke obremenitve

Matrica za vtiskovanje notranjih plošč avtomobilskih pokrovov tehta več deset ton in zahteva obsežno tlačno opremo z več kot 2000 ton. Opremljen je z visoko natančnimi vodilnimi stebri, vodilnimi tulci in drugimi komponentami, primernimi za dolgoročno, visoko intenzivno masovno proizvodnjo.

5. Visokokakovostna površinska obdelava

Površina kalupa je zrcalno polirana (Ra≤0,4μm). Trdota površine in parametri prevleke so optimizirani za različne materiale, da se zagotovi odpornost proti obrabi in stabilna kakovost površine.

Proizvodni proces

1. Analiza izdelka in načrtovanje procesa

Matrica za žigosanje notranjih plošč avtomobilskih pokrovov uporablja programsko opremo CAE, kot sta AutoForm in Dynaform, za analizo oblikovanja žigosanja, predvidevanje napak, optimizacijo procesov in določanje razumnih parametrov žigosanja ter tako postavlja temelje za proizvodnjo.

2. Oblikovanje plesni

Popolno 3D načrtovanje se izvede z uporabo UG in CATIA za izboljšanje strukture vsake komponente, s čimer se zagotovi, da trdnost, togost in natančnost kalupa ustrezajo proizvodnim zahtevam.

3. Izbira materiala

Ohišje matrice za vtiskovanje notranje plošče avtomobilskega pokrova je izdelano iz jekla 45 in 42CrMo, medtem ko je za profile in ključne dele uporabljeno orodno jeklo, kot je Cr12MoV (HRC48-52 po toplotni obdelavi). Za vodilne stebre in puše je uporabljeno jeklo, odporno proti obrabi.

5. Natančna obdelava

Groba obdelava in visokohitrostna CNC natančna obdelava (površinska natančnost ±0,01 mm) v kombinaciji z rezanjem z žico, EDM in drugimi posebnimi obdelovalnimi postopki ter toplotno obdelavo in površinsko obdelavo zagotavljata, da zmogljivost kalupa ustreza standardom.

6. Montaža in T0 poskusno oblikovanje

Po montaži se kalup preizkusi na stiskalnici. Parametri se večkrat prilagajajo, vzorci se pregledujejo, kalup se spreminja in optimizira, dokler vsi kazalci izdelka ne ustrezajo standardom.

Uporaba izdelka

SIKAIDA Automotive Hood Inner Panel Stamping Die se široko uporablja pri izdelavi notranjih plošč pokrovov za osebna in gospodarska vozila, učinkovito oblikuje kompleksne ukrivljene površinske dele in podpira učinkovito in stabilno delovanje proizvodnih linij proizvajalcev avtomobilov.

Razvojni trendi:

1. Ultra-veliko integrirano oblikovanje

 Trend k integriranim notranjim ploščam nape povečuje zahteve glede tonaže in velikosti kalupov. Široka uporaba stiskalnic z zmogljivostjo 2000 ton in več povečuje kompleksnost načrtovanja in izdelave.

2. Prilagoditev lahkemu materialu

Razširitev uporabe jekla visoke trdnosti in aluminijevih zlitin zahteva prilagoditve parametrov oblikovanja kalupov, kar postavlja nove izzive za proizvodno tehnologijo.

3. Inteligentna proizvodnja in digitalizacija

Z izkoriščanjem simulacije CAE, obdelovalnih strojev CNC in tehnologij digitalnih dvojčkov dosežemo digitalno upravljanje kalupov v celotnem življenjskem ciklu, s čimer izboljšamo natančnost in učinkovitost.

4. Hitra menjava kalupov in avtomatizirana proizvodnja

Optimiziramo funkcije hitrega pozicioniranja in zaklepanja kalupov, jih integriramo z avtomatiziranimi proizvodnimi linijami, da zadostimo potrebam večvrstne, maloserijske proizvodnje.

SIKAIDA avtomobilska matrica za vtiskovanje notranjih plošč združuje tehnologije z več področij in predstavlja napredno raven matric za vtiskovanje. Z razvojnim ciklom 8–15 mesecev in visokimi stroški je pomembno merilo moči podjetja. Še naprej se bo nadgrajeval skupaj z lahkim in inteligentnim razvojem avtomobilske industrije ter zagotavljal podporo visokokakovostnemu razvoju svetovne avtomobilske industrije.
