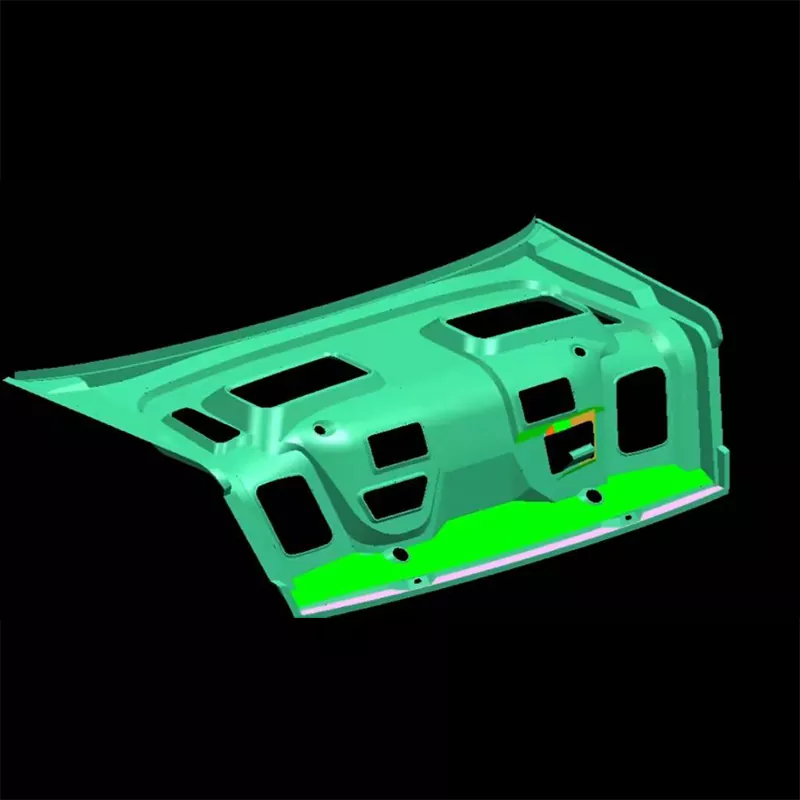

Štanca za notranjo ploščo pokrova avtomobilskega prtljažnika

SIKAIDA avtomobilska matrica za vtiskovanje notranje plošče pokrova prtljažnika je velik, kompleksen in visoko natančen integriran sistem kalupov, ki se uporablja za vtiskovanje hladno valjanega jekla, nerjavečega jekla, aluminijeve zlitine in drugih kovinskih plošč v kvalificirane notranje plošče pokrova prtljažnika. Ne gre za posamezen kalup, temveč za progresivni ali kompozitni sistem za kalupe z več postajami, ki lahko zaključi postopke oblikovanja, obrezovanja, prebijanja in prirobničenja v eni operaciji. Je merilo za tehnologijo kalupov za karoserijske plošče avtomobilov, ki neposredno določa videz, prileganje in strukturno zmogljivost končnega izdelka.

Glavne lastnosti izdelka

1. Velika velikost in kompleksna struktura

Notranje plošče pokrova prtljažnika so običajno dolge več kot 1,2 metra in široke 0,8-1,0 metra, s kompleksnimi oblikami, vključno z ojačitvenimi rebri, pritrdilnimi luknjami in prirobnicami. Štancarska matrica za notranjo ploščo pokrova prtljažnika avtomobilov uporablja številne površine proste oblike in neprekinjeno strojno obdelavo na več postajah, da zagotovi natančno oblikovanje zapletenih kontur.

2. Izjemno visoka natančnost in kakovost površine

Notranja plošča prtljažnika kot zunanja in strukturna komponenta ne potrebuje prask, gub ali razpok. Kalupi SIKAIDA imajo izjemno gladke površine, enakomerno porazdelitev napetosti in optimiziran pretok materiala, dosežen z visoko natančno obdelavo in naprednimi tehnologijami površinske obdelave.

3. Združljivost več materialov

Združljiva z različnimi pločevinastimi materiali, kot so hladno valjano jeklo, pocinkano jeklo, nerjavno jeklo in aluminijeve zlitine, je struktura kalupa optimizirana za zmogljivost oblikovanja in vzmetne lastnosti različnih materialov. Vključuje lahko posebne sisteme za pozicioniranje in prepoznavanje za doseganje prilagodljive proizvodnje.

4. Kompleksni oblikovalni mehanizem in avtomatizacija

Za številne negativne kote in spodrezane strukture je matrica za vtiskovanje notranje plošče pokrova avtomobilskega prtljažnika opremljena s popolnim klinom, drsnikom in hidravličnim mehanizmom za oblikovanje, skupaj s sistemom za samodejno dovajanje, natančnim pozicioniranjem in stabilnim razkladanjem, kar omogoča zanesljivo množično proizvodnjo brez osebja.

5. Inteligentni nadzor in nadzor

Kalup vključuje senzorje tlaka, detektorje premika in regulatorje temperature, da se doseže spremljanje procesa oblikovanja v realnem času, samooptimizacija parametrov in sledljivost kakovosti, kar zagotavlja doslednost serijskih izdelkov.

Področja uporabe

Matrice za vtiskovanje notranje plošče prtljažnika SIKAIDA se pogosto uporabljajo v različnih osebnih vozilih in sorodnih področjih:

- Limuzine, kombilimuzine, terenska vozila, enoprostorna vozila

- Nova energetska vozila (čisto električna, priključni hibrid, hibrid)

- Proizvodnja avtomobilskih delov

- trg poprodajnih popravil in zamenjav avtomobilov

Z razvojem lahkih vozil postaja uporaba notranjih plošč prtljažnika iz aluminijeve zlitine vse bolj razširjena. Naša tehnologija kalupov se še naprej nadgrajuje, da se prilagodi višjim zahtevam glede materialov in postopkov.

Proizvodni proces

1. Analiza izdelka in simulacija CAE

Matrica za vtiskovanje notranje plošče pokrova prtljažnika avtomobilov uporablja programsko opremo AutoForm in Dynaform za analizo sposobnosti oblikovanja, predvidevanje vzmeti in simulacijo porazdelitve debeline, da se proaktivno izogne ​​napakam pri oblikovanju, kot so razpoke, gubanje in vzmet.

2. Oblikovanje plesni

Popolno 3D načrtovanje z uporabo programske opreme UG, CATIA in SolidWorks, ki zajema načrtovanje površin, sisteme za vodenje, razkladanje in pozicioniranje, ki popolnoma ustrezajo lastnostim materiala in parametrom opreme.

3. Izbira materiala

- Delovni deli: Cr12MoV, SKD11, W6Mo5Cr4V2 (visoka trdota, visoka odpornost proti obrabi)

- Osnovno telo: jeklo 45#, Q235 (visoka trdnost, visoka togost)

- Vodilni drogovi in ​​puše: Ležajno jeklo, SUJ2 (stabilna natančnost)

4. Natančna obdelava

- Groba obdelava: portalno rezkanje, žična EDM

- Končna obdelava: hitri CNC (natančnost ±0,01 mm), brušenje, poliranje

- Posebna obdelava: elektroerozijska obdelava (EDM), elektropoliranje

- Površinska obdelava: Nitriranje, kromiranje, DLC premaz

5. Montaža in T0 poskusni kalup

Po končani montaži in natančnem testiranju vseh delov se izvede poskusno vlivanje in pregled prvega kosa. Nenehne modifikacije in optimizacija kalupov se izvajajo, dokler ni dosežena stabilna masovna proizvodnja.

Razvojni trendi

1. Lahka in integrirano oblikovanje: z uporabo aluminijevih zlitin in jekla visoke trdnosti je več komponent integriranih v eno enoto, kar zmanjšuje število delov in priključnih točk.

2. Tehnologije termoformiranja in hidroformiranja: Kalupi, ki se pogosto uporabljajo za materiale z visoko trdnostjo, so opremljeni z naprednimi sistemi za nadzor temperature in materiali, odpornimi na visoke temperature, ki dosegajo temperature oblikovanja 500-900 ℃.

3. Pametna proizvodnja in digitalizacija: Integracija senzorskih omrežij in združevanje tehnologije digitalnih dvojčkov, virtualni zagon, predvideno vzdrževanje in samooptimizacija procesa so doseženi.

4. Aplikacije za aditivno proizvodnjo: 3D-tiskanje se uporablja za izdelavo kompleksnih kanalov za hladilno vodo in lahkih struktur, kar izboljšuje učinkovitost kalupov in skrajšuje proizvodne cikle.

5. Tehnologija oblikovanja iz več materialov: Prilagodljiv na strukture karoserije iz kompozita jeklo-aluminij in plastika-kovina, ki ustreza posebnim potrebam oblikovanja iz več materialov.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje notranje plošče pokrova prtljažnika avtomobilov?

A1: Delovni del kalupa uporablja predvsem orodno jeklo z visoko vsebnostjo ogljika in kroma (kot je Cr12MoV, SKD11) in hitrorezno jeklo za zagotavljanje visoke trdote in odpornosti proti obrabi; osnovni del uporablja strukturno jeklo, kot je jeklo 45 in Q235, da se zagotovi trdnost; vodilni stebri in puše uporabljajo ležajno jeklo ali SUJ2. Izbira materiala kalupa bo prilagojena za različne materiale za oblikovanje; na primer, pri oblikovanju aluminijevih zlitin bo več pozornosti namenjene protilepljenju in toplotni prevodnosti materiala.

V2: Kako dolg je proizvodni cikel matrice za vtiskovanje notranje plošče pokrova prtljažnika avtomobilov?

A2: Štanca za notranjo ploščo avtomobilskega prtljažnika običajno traja 8–15 mesecev od zasnove do dostave. Poseben cikel je odvisen od kompleksnosti izdelka, vrste materiala, zahtev glede natančnosti in tehnične ravni proizvodnega podjetja. Kompleksne enodelne matrice ali matrice, ki uporabljajo nove materiale, imajo lahko daljši razvojni cikel.

V3: Kako zagotoviti kakovost oblikovanja notranje plošče prtljažnika?

A3: Zagotavljanje kakovosti oblikovanja zahteva nadzor z več vidikov: Prvič, predhodna analiza simulacije CAE za napovedovanje morebitnih napak pri oblikovanju; drugič, natančnost pri izdelavi kalupov, s površinsko obdelavo, ki običajno zahteva Ra0,4 ali več; tretjič, optimizacija procesnih parametrov, vključno s tlakom, gibom in mazanjem; četrtič, uporaba naprednih nadzornih sistemov za spremljanje procesa oblikovanja v realnem času; in petič, strog nadzor surovin in nadzor stabilnosti procesa.

V4: Kakšna je življenjska doba kalupa?

A4: Odvisno od materiala in postopka je življenjska doba matrice za vtiskovanje notranje plošče pokrova avtomobilskega prtljažnika običajno med 300.000 in 1.000.000 cikli. Uporaba visokokakovostnih materialov za kalupe in ustreznih postopkov toplotne obdelave v kombinaciji s pravilnim vzdrževanjem lahko znatno podaljša življenjsko dobo kalupov. Življenjska doba orodij za oblikovanje iz aluminijeve zlitine je na splošno daljša od življenjske dobe orodij za oblikovanje iz jekla.

V5: Kako izpolniti zahteve za oblikovanje različnih materialov?

A5: Kalupi morajo biti posebej zasnovani za različne materiale. Na primer, preoblikovanje jekla zahteva večjo preoblikovalno silo in boljše mazanje; oblikovanje aluminijevih zlitin zahteva upoštevanje adhezije materiala in toplotne prevodnosti; in oblikovanje jekla visoke trdnosti zahteva večjo vzmetno povratno kompenzacijo. S prilagoditvijo oblike kalupa, procesnih parametrov in površinske obdelave je mogoče prilagoditi značilnosti oblikovanja različnih materialov.
