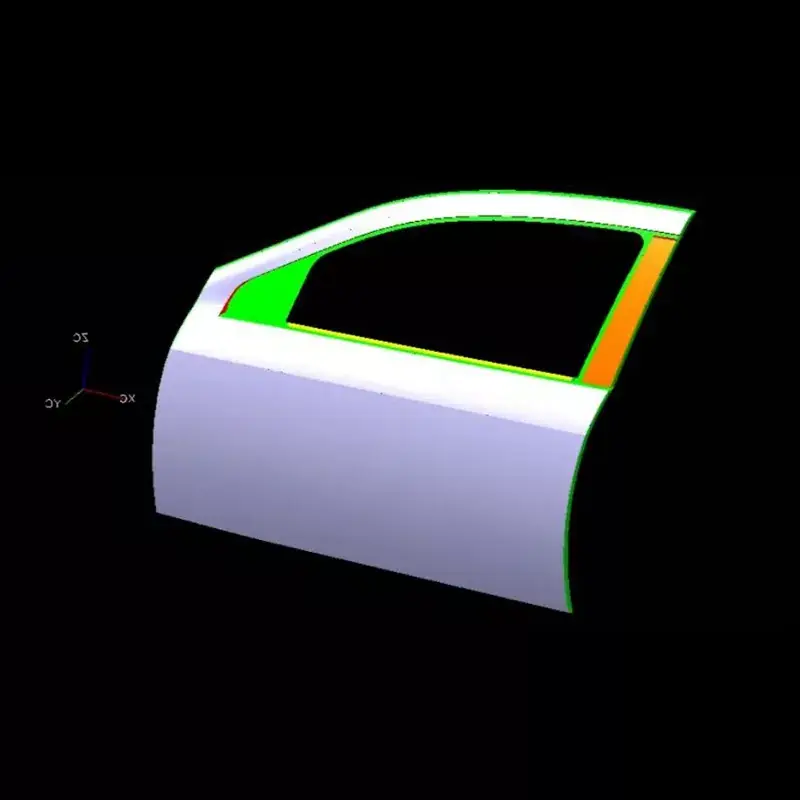

Matrica za vtiskovanje zunanje plošče sprednjih levih avtomobilskih vrat

SIKAIDA avtomobilska matrica za vtiskovanje zunanje plošče levih sprednjih vrat je obsežen, visoko natančen sistem kalupov, posebej zasnovan za vtiskovanje in oblikovanje zunanje plošče levih sprednjih vrat. Njegova stopnja izdelave je temeljno merilo za avtomobilske matrice za žigosanje. Ta integrirani sistem je natančno obdelan in omogoča natančno oblikovanje zunanje plošče z več procesi. Tovarnam je mogoče zagotoviti prilagojene rešitve glede na zahteve modela vozila.

Podrobne lastnosti izdelka

1. Velika in zapletena struktura: zunanja plošča levih sprednjih vrat presega 1,5 metra in ima zapleteno obliko. Kalupi SIKAIDA morajo natančno oblikovati različne kompleksne strukture. Z optimizacijo simulacije CAE sta zagotovljena stabilno oblikovanje in natančnost.

2. Zahteve glede visoke natančnosti in visokega sijaja: površina zunanje plošče sprednjih levih vrat mora biti brez napak. Matrica za vtiskovanje zunanje plošče sprednjih levih vrat SIKAIDA dosega natančnost poliranja na ravni zrcala (vrednost Ra ≤ 0,4 μm) z uporabo materialov visoke trdnosti za preprečevanje deformacij pri vtiskovanju in zagotavljanje natančnosti delov.

3. Večprocesno integrirano oblikovanje: z uporabo večprocesnega neprekinjenega postopka oblikovanja SIKAIDA avtomobilska matrica za vtiskovanje zunanje plošče levih sprednjih vrat združuje sisteme za vodenje in razbremenitev, kar zagotavlja natančne procesne povezave, izboljšuje učinkovitost in zmanjšuje napake.

4. Natančen sistem vodenja in uravnoteženja: Kalup je opremljen z visoko natančnim sistemom vodenja in uravnoteženja, ki se ukvarja z vprašanji zvijanja in vzmetenja med žigosanjem, da zagotovi enakomerno napetost in izboljša izkoristek izdelka.

5. Kompleksen hladilni in izpušni sistem: vgrajeni konformni kanali za hladilno vodo nadzorujejo temperaturo oblikovanja, medtem ko izpušni sistem preprečuje stagnacijo zraka in zagotavlja kakovost oblikovanja.

Lastnosti in aplikacije izdelka

Ta kalup je primeren za izdelavo zunanjih plošč za osebna vozila, kot so limuzine in SUV-ji, pri čemer proizvaja zunanje plošče, ki izpolnjujejo aerodinamične in montažne zahteve. Kot profesionalni proizvajalec na Kitajskem je SIKAIDA Automotive Left Front Door Outer Panel Stamping Die pridobil priznanje pri strankah doma in v tujini.

Uvod v proizvodni proces

1. Analiza izdelka in simulacija CAE: Simulacija CAE z uporabo profesionalne programske opreme se uporablja za napovedovanje težav pri oblikovanju in optimizacijo procesnih parametrov.

2. Načrtovanje kalupa: Popolno 3D načrtovanje se izvede s programsko opremo UG in CATIA, pri čemer se upoštevajo lastnosti materiala in zahteve za oblikovanje.

3. Izbira materiala: za osnovo kalupa je uporabljeno jeklo visoke trdnosti, z jeklom za kalupe z visoko odpornostjo proti obrabi (HRC48-52 po toplotni obdelavi), ki se uporablja na ključnih področjih, da se zagotovi življenjska doba in stabilnost matrice za vtiskovanje zunanje plošče sprednjih levih avtomobilskih vrat.

4. Natančna obdelava: Groba in fina obdelava, posebna obdelava in zrcalno poliranje zagotavljajo natančnost kalupa in kakovost površine.

5. Sestavljanje in odpravljanje napak (T0 Trial Moulding): Po sestavljanju komponent se izvede poskusno oblikovanje. Več iteracij T0-T3 odpravljanja napak zagotavlja stabilnost kalupa in kvalifikacijo izdelka, kar strokovni ekipi omogoča, da skrajša cikel dostave.

Razvojni trendi

1. Izjemno veliko integrirano oblikovanje: zunanje plošče avtomobilov se nagibajo k integriranemu oblikovanju. SIKAIDA optimizira zasnovo kalupov za prilagoditev veliki opremi za vtiskovanje, ki presega 2000 ton.

2. Lahka tehnologija: prilagajanje lahkim materialom, kot so jeklo visoke trdnosti in aluminijeve zlitine, optimizacija zasnove in procesov za zagotavljanje kakovosti oblikovanja.

3. Pametna proizvodnja in digitalizacija: Integracija tehnologij senzorja, digitalnega dvojčka in IoT za doseganje inteligentnega nadzora in virtualnega odpravljanja napak matrice za žigosanje zunanje plošče sprednjih levih avtomobilskih vrat, kar skrajša razvojni cikel.

4. Aplikacije za aditivno proizvodnjo (3D tiskanje): uporaba tehnologije neposrednega 3D tiskanja kovin za izdelavo kompleksnih delov, izboljšanje učinkovitosti, skrajšanje ciklov in prebijanje omejitev tradicionalne proizvodnje.

SIKAIDA, merilo uspešnosti v avtomobilski industriji matrice za vtiskovanje zunanjih sprednjih levih vrat, je profesionalni dobavitelj in proizvajalec na Kitajskem. Njegov razvojni cikel je 8-15 mesecev, stroški pa se gibljejo od milijonov do več deset milijonov juanov. V prihodnje bo SIKAIDA nadaljevala z inovacijami, se prilagajala razvojnim trendom avtomobilske industrije in zagotavljala še boljše rešitve za kalupe.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo za matrice za vtiskovanje zunanje plošče sprednjih levih avtomobilskih vrat?

A1: Osnova matrice je običajno izdelana iz litega jekla (kot je HT300, QT450) ali standardnega jekla (kot je jeklo 45, Cr12MoV). Ključne komponente, kot so profil, luknjač in matrica, uporabljajo visoko obrabno odporno jeklo (kot so SKD11, Cr12MoV, DC53 itd.), ki po toplotni obdelavi doseže trdoto HRC48-52.

V2: Kako dolg je proizvodni cikel matrice za žigosanje za zunanjo ploščo sprednjih levih avtomobilskih vrat?

A2: Štanca za zunanjo ploščo sprednjih levih avtomobilskih vrat je vrhunec tehnologije, izkušenj in izdelave. Združuje mehansko načrtovanje, znanost o materialih, mehaniko plastičnosti in natančno proizvodnjo ter predstavlja "kronski dragulj" industrije izdelave matrice. Njegov razvojni cikel je dolg (običajno 8-15 mesecev) in stroški so visoki (dosežejo milijone do desetine milijonov RMB), zaradi česar je ključno merilo za merjenje celovite moči podjetja, ki izdeluje matrice. Ko se avtomobili razvijajo v smeri inteligence, elektrifikacije in manjše teže, bodo tehnične zahteve za njihove postopke izdelave še naprej naraščale.
