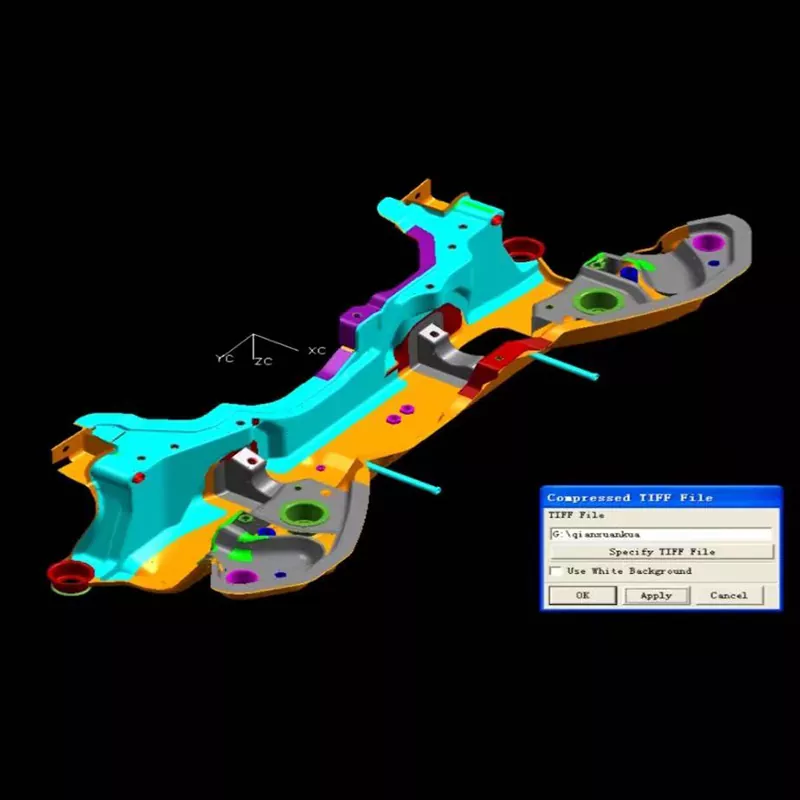

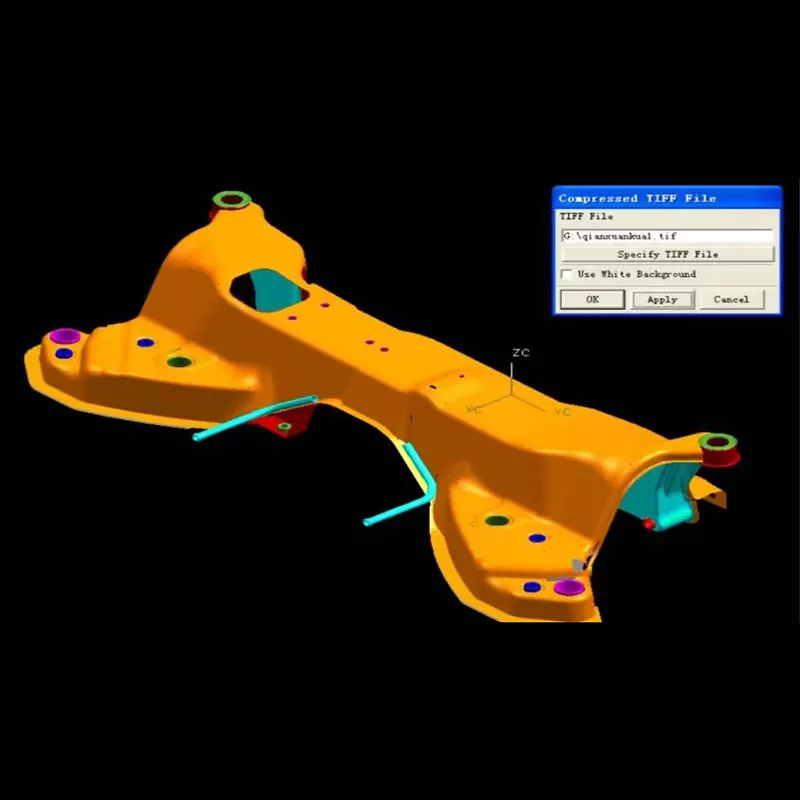

Matrice za vtiskovanje sklopov sprednjega vzmetenja avtomobilov

Štancarske matrice za sklope sprednjega vzmetenja SIKAIDA so posebej zasnovane za množično proizvodnjo in visoko natančno izdelavo strukturnih komponent vzmetenja, ki izpolnjujejo zahteve glede dimenzijske natančnosti, togosti, življenjske dobe ob utrujenosti in varnosti pred trkom. Široko se uporabljajo v različnih vrstah vozil, vključno z osebnimi avtomobili, gospodarskimi vozili in električnimi vozili.

Glavne tehnološke lastnosti:

1. Oblikovanje kompleksne prostorske strukture

Natančen nadzor tridimenzionalnega toka materiala in raztezanja v komponentah vzmetenja, s ključno dimenzijsko natančnostjo ±0,05 mm in natančnostjo prostorskega položaja ±0,1 mm. Z uporabo tehnologije progresivnega preoblikovanja z več prehodi se izognemo redčenju materiala in koncentraciji napetosti.

2. Visoko trdna nosilna zasnova

Združljivo z jeklom visoke trdnosti in lahkimi zlitinami, visokonatančnim oblikovanjem območij visoke napetosti in kritičnih struktur, z ravnostjo ≤0,08 mm/m in vzporednostjo ≤0,12 mm. Profesionalna tehnologija zagotavlja stabilno delovanje materiala.

3. Natančna tehnologija obdelave lukenj

Vključuje več procesov, ki dokončajo visoko natančno oblikovanje lukenj v enem samem postopku žigosanja. Natančnost lukenj ±0,03 mm in cilindričnost premera lukenj ≤0,05 mm, zanašanje na visoko natančen sistem vodenja za zagotavljanje kakovosti izvrtin.

4. Integracija večkomponentnega varjenja

Modularna zasnova matrice za vtiskovanje sklopov sprednjega vzmetenja avtomobilov z rezerviranimi varjenimi strukturami, izkoristkom materiala ≥85 %, prilagodljivostjo hitrega spreminjanja kalupa za proizvodnjo več vozil ter izboljšano natančnostjo sestavljanja in trdnostjo konstrukcije z nadzorom varilnih deformacij.

5. Dinamično delovanje in optimizacija varnosti

Z visoko natančnim vodenjem in spremljanjem v realnem času, z natančnostjo površine ±0,02 mm, optimizirana porazdelitev napetosti podaljša življenjsko dobo ob utrujenosti, izboljšana zasnova absorpcije energije pa izboljša varnost pri trku.

6. Inteligentni procesni nadzor

Z uporabo programske opreme CAE za optimizacijo parametrov so uporabljeni tri-zančni nadzorni sistem in inteligentne nadzorne naprave za doseganje spremljanja procesa oblikovanja v realnem času, kar zagotavlja dosledno kakovost v masovni proizvodnji.

Področja uporabe

Pogosto se uporablja v sistemih prednjega vzmetenja osebnih avtomobilov, gospodarskih vozil, terenskih vozil, električnih vozil, visoko zmogljivih dirkalnih avtomobilov, tovornjakov in avtobusov, ki se prilagajajo posebnim potrebam različnih modelov vozil.

Proizvodni proces

1. Oblikovanje in simulacija izdelka

Z uporabo tehnologije simulacije CAE se izvajajo analiza sposobnosti oblikovanja, izračun vzmetnega povratka in dinamična optimizacija, da se zagotovi podatkovna podpora za načrtovanje kalupov.

2. Oblikovanje strukture plesni

S pomočjo profesionalne programske opreme za popolno 3D načrtovanje je sprejet modularni koncept za prilagajanje avtomatiziranim proizvodnim linijam, kar olajša odpravljanje napak in vzdrževanje kalupov.

3. Izbira materiala

Delovni deli so izdelani iz jekla visoke trdote in posebnih zlitin; okvirji kalupov in standardni deli so izdelani iz ustreznega jekla; in površine votline so podvržene posebni obdelavi za zmanjšanje trenja in adhezije.

4. Natančni obdelovalni proces

Matrice za vtiskovanje sklopov sprednjega vzmetenja avtomobilov so podvržene grobemu, končnemu in površinskemu obdelavanju. Specializirana oprema zagotavlja natančnost obdelave in dosega površinsko hrapavost Ra0,2-0,4 μm. Ključna področja so okrepljena.

5. Sestavljanje in odpravljanje napak

Po natančni montaži so deli podvrženi tlačnemu testiranju in odpravljanju napak. Pregled prvega kosa in serijska poskusna proizvodnja optimizirata parametre za zagotovitev stabilne proizvodnje in zanesljivosti izdelka.

Razvojni trendi

Industrija se razvija v pet glavnih smeri: lahka in visoko trdna integracija, natančnost in dinamična optimizacija, hitra sprememba kalupov in prilagodljiva proizvodnja, digitalno virtualno odpravljanje napak in zelena trajnostna proizvodnja, prilagajanje trendom elektrifikacije in inteligence v avtomobilski industriji.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za vtiskovanje sklopov sprednjega vzmetenja avtomobilov?

A1: Delovni deli večinoma uporabljajo jekla za kalupe z visoko trdoto, kot so SKD11, Cr12MoV in DC53. Za globoko vlečne preoblikovalne dele in nosilna območja z visokimi obremenitvami se uporablja hitrorezno jeklo iz praškaste metalurgije ali cementni karbid. Osnova kalupa uporablja konstrukcijsko jeklo, kot je jeklo 45 in jeklo Q235, medtem ko standardni deli, kot so vodilni stebri in vodilne puše, uporabljajo ležajno jeklo GCr15. Za izjemno zahtevno prostorsko ukrivljeno oblikovanje površin se včasih uporabljajo keramični ali diamantni premazni materiali, ki zagotavljajo odpornost proti obrabi in življenjsko dobo kalupa.

V2: Kako dolg je proizvodni cikel za štancane matrice za sklop sprednjega vzmetenja avtomobilov?

A2: Proizvodni cikel običajno traja 18–26 tednov, odvisno od kompleksnosti in zahtev glede natančnosti sklopa sprednjega vzmetenja. Standardni kalupi za sestavo prednjega vzmetenja trajajo približno 18 tednov, kalupi za kompleksno prostorsko strukturo 22 tednov, ultra veliki ali lahki kalupi za sestavo prednjega vzmetenja pa lahko zahtevajo več kot 26 tednov. Poseben cikel je odvisen od kompleksnosti strukture sprednjega vzmetenja, težavnosti prostorskega oblikovanja in zahtev glede dinamične zmogljivosti.

V3: Kakšna je življenjska doba kalupa?

A3: V normalnih pogojih uporabe in vzdrževanja lahko življenjska doba matrice za vtiskovanje sklopa sprednjega vzmetenja doseže več kot 250.000 ciklov. Z visokokakovostno izbiro materiala, ustrezno toplotno obdelavo in natančno strojno obdelavo lahko življenjska doba nekaterih matric doseže 450.000 ciklov. Območja z visoko obrabo, kot so globoko vlečeni oblikovalni deli, visokonapetostne nosilne površine in natančne luknje, zahtevajo redno vzdrževanje in zamenjavo, da se zagotovi kakovost izdelka in stabilnost oblikovanja.

V4: Kako zagotoviti natančnost in dinamično delovanje sklopa sprednjega vzmetenja?

A4: Z optimizacijo parametrov procesa oblikovanja z analizo CAE, sprejetjem visoko natančnega vodilnega sistema, nadzorom vzmetnega povratka materiala in porazdelitve debeline ter rednim pregledovanjem in vzdrževanjem natančnosti kalupa je mogoče nadzorovati dimenzijsko natančnost sklopa sprednjega vzmetenja v okviru ±0,05 mm, natančnost spojne površine pa lahko doseže ±0,02 mm. Hkrati razumna strukturna zasnova in procesi toplotne obdelave zagotavljajo, da ima sklop sprednjega vzmetenja zadostno strukturno trdnost in dinamično zmogljivost.

V5: Katere so ključne kontrolne točke v procesu izdelave matric za vtiskovanje sklopov sprednjega vzmetenja avtomobilov?

A5: Ključne kontrolne točke pri izdelavi kalupov za sklop prednjega vzmetenja vključujejo: ① natančno obdelavo kompleksnih prostorskih površin za zagotovitev geometrijske natančnosti; ② Kakovost oblikovanja visoko trdnih nosilnih konstrukcij za zagotovitev položaja in trdnosti; ③ Natančnost obdelave natančnih lukenj za zagotovitev kakovosti montaže; ④ Trdnost večkomponentnih varjenih integriranih konstrukcij; ⑤ Postopki toplotne obdelave za zagotovitev trdote in žilavosti. Vsaka kontrolna točka zahteva strog nadzor kakovosti in procesno kontrolo, še posebej za natančno kontrolo oblikovanja kompleksne prostorske strukture in visoko trdnih nosilnih območij.
