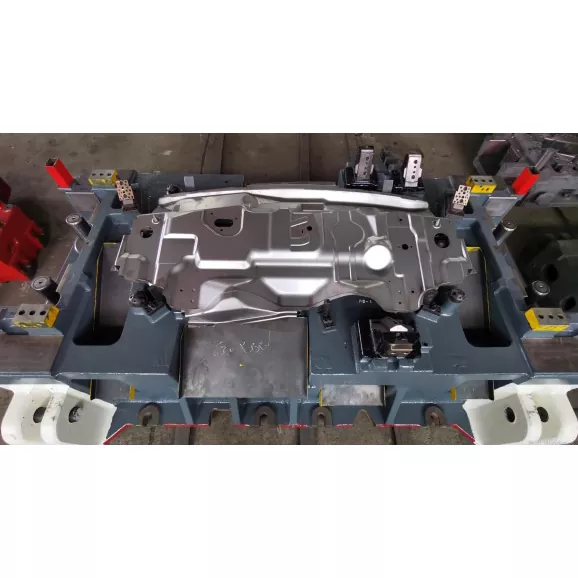

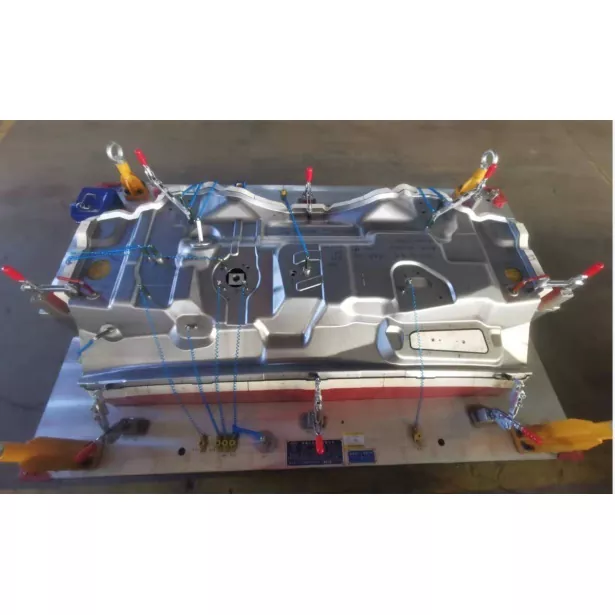

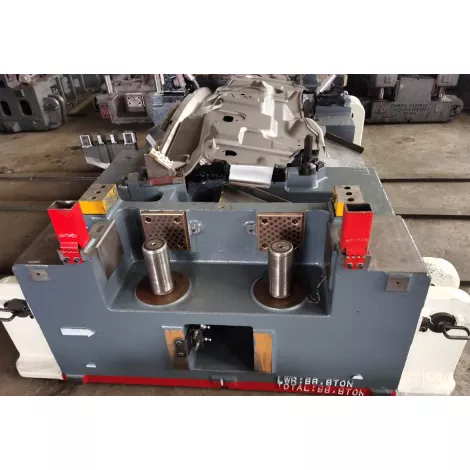

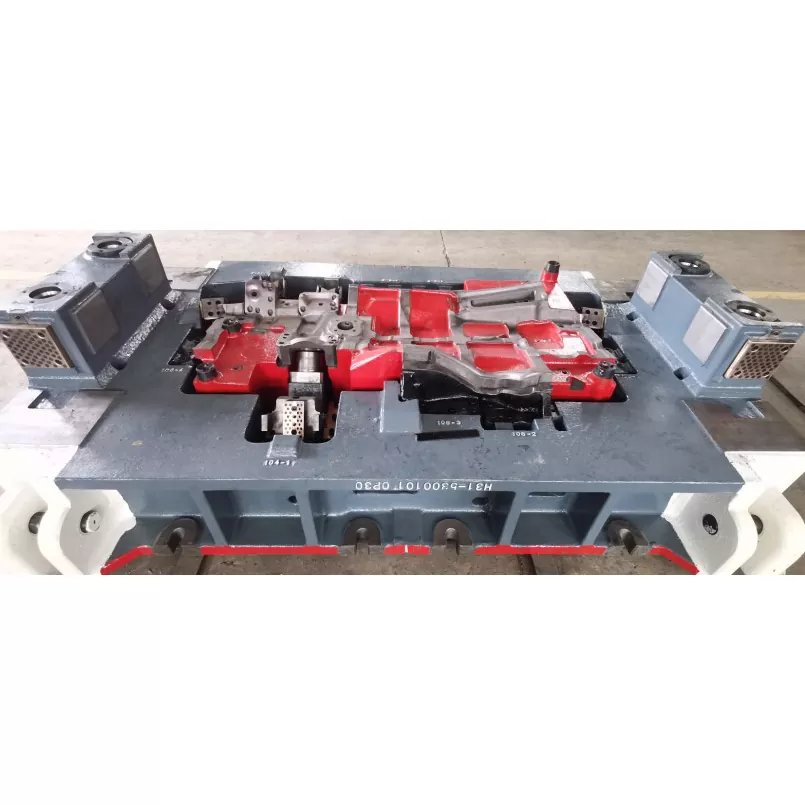

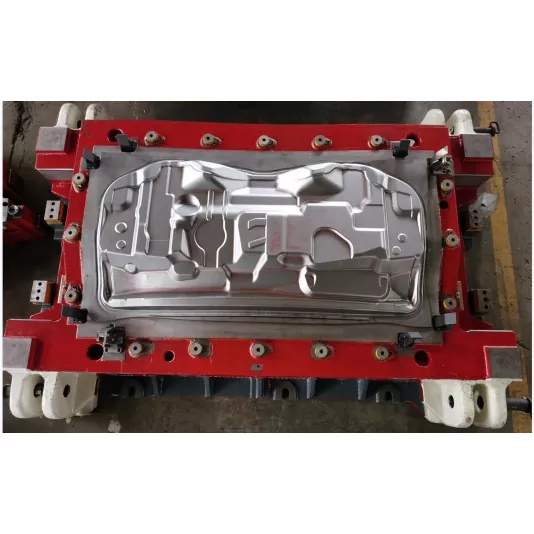

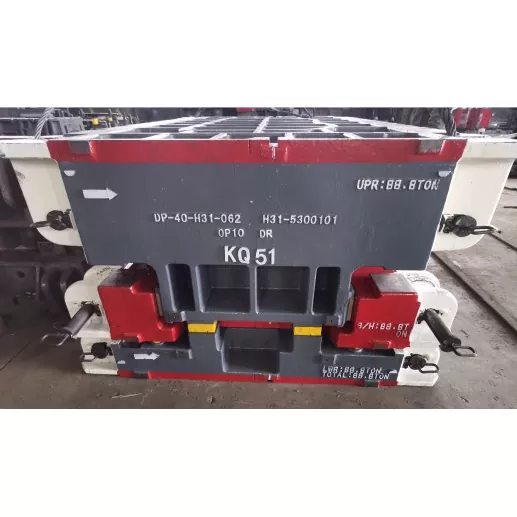

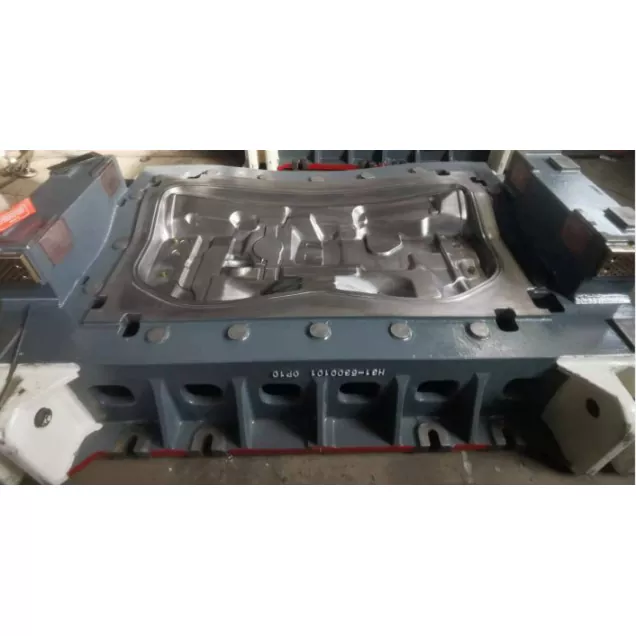

Štancarske matrice za sklop sprednje plošče avtomobilov

SIKAIDA Automotive Front Panel Assembly Matrice za vtiskovanje so neodvisno razvita vrhunska natančna oprema, primerna za množično proizvodnjo sklopov sprednjih plošč. Obravnava kompleksno strukturo in visoke zahteve sklopa sprednje plošče (velike plošče karoserije) matrica združuje napredne tehnologije za reševanje ključnih proizvodnih izzivov. Tovarna je opremljena s profesionalno opremo in namensko ekipo, ki zagotavlja, da kakovost matrice ustreza standardom.

Podrobnosti izdelka

1. Oblikovanje velike strukture karoserije

Natančen nadzor pretoka materiala in raztezanja, ključna dimenzijska natančnost znotraj ±0,1 mm, napaka ravnosti ≤0,15 mm/m; območja globokega vlečenja uporabljajo progresivno oblikovanje z več prehodi, da se izognejo napakam v materialu in izboljšajo izkoristek.

2. Kompleksna tehnologija oblikovanja ukrivljene površine

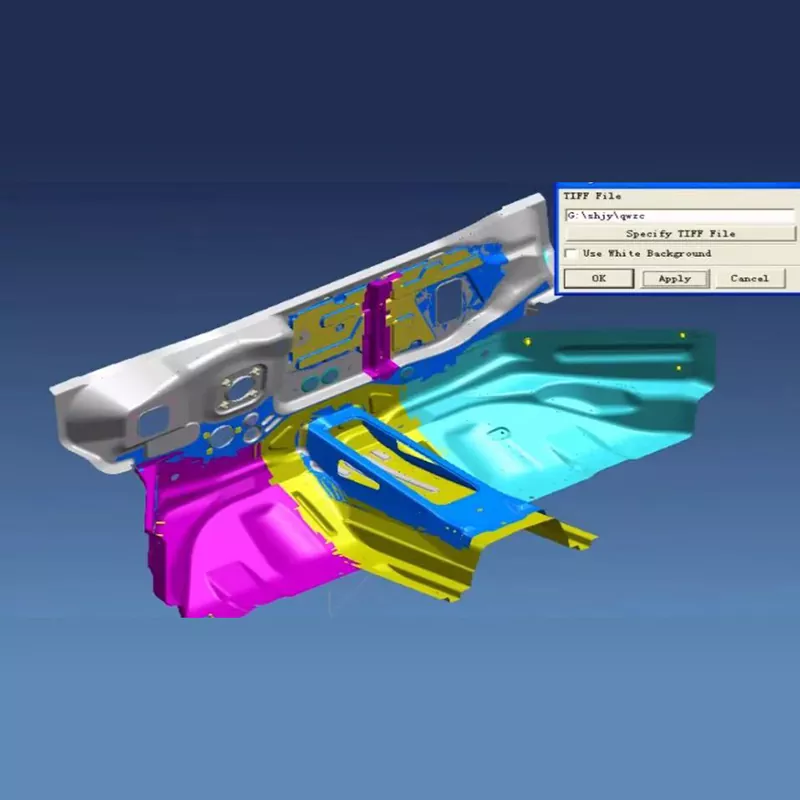

Štancarske matrice za sklop sprednje plošče avtomobilov uporabljajo hiperboloidno oblikovanje in nastavljivo strukturo profila. V kombinaciji z analizo CAE in optimizacijo procesa rešuje težave, kot so gubanje in razpoke, ter dosega površinsko natančnost znotraj ±0,05 mm, kar zagotavlja združljivost s sosednjimi komponentami.

3. Integrirana zasnova ojačitvenega nosilca

Sprednja plošča in ojačitveni nosilec sta integrirana s tehnologijo split-cavity, ki se prilagaja materialom visoke trdnosti in zagotavlja geometrijsko natančnost ojačitvenega nosilca (ravnost ≤0,1 mm/m, vzporednost ≤0,15 mm).

4. Večkomponentno integrirano oblikovanje

Integriranih je več procesov, ki dokončajo večkomponentno oblikovanje v eni sami operaciji žigosanja; modularna zasnova in hitra menjava kalupa se prilagodita proizvodnji z več specifikacijami, s čimer dosežete stopnjo izkoriščenosti materiala ≥80 % in izboljšate učinkovitost proizvodnje.

5. Visoka natančnost in varnost

Visoko natančno vodenje in krmiljenje s povratnimi informacijami o pritisku zagotavljata kritično natančnost lukenj znotraj ±0,05 mm; optimizirana konstrukcijska zasnova zagotavlja načrtovano deformacijo med trki, kar zagotavlja varnost potnikov.

6. Inteligentni nadzor in optimizacija procesov

Avtomobilske matrice za vtiskovanje na sprednji plošči uporabljajo programsko opremo CAE za optimizirano zasnovo, ki uporablja nadzor s tremi zankami in inteligentni nadzorni sistem za spremljanje stanja oblikovanja v realnem času, kar zagotavlja stabilno kakovost izdelka.

Lastnosti in aplikacije izdelka

1. Osebna vozila: Zagotavlja togost karoserije in varnost pred trkom ter izpolnjuje zahteve glede zunanjega tesnjenja;

2. Gospodarska vozila: prenese težke udarce, kar zagotavlja strukturno zanesljivost in vzdržljivost;

3. SUV/terenska vozila: Prilagodi se velikim motornim prostorom in izboljša sprednjo zaščito;

4. Električna vozila: Prilagodi se posebnim zahtevam, kot so baterijski paketi in hladilni kanali, pri čemer upošteva tudi lahko konstrukcijo;

5. Dirkalni avtomobili/zmogljivi avtomobili: izpolnjuje zahteve glede aerodinamike, lahke teže in visoke togosti;

6. Tovornjaki/avtobusi: Prilagodi se velikim vozilom, kar zagotavlja nosilnost in varnost pred trkom.

Uvod v proizvodni proces

1. Oblikovanje in analiza izdelka

Profesionalna programska oprema se uporablja za analizo oblikovanja in optimizacijo procesa za določitev optimalnih parametrov, uravnoteženje varnosti in natančnosti montaže.

2. Oblikovanje strukture plesni

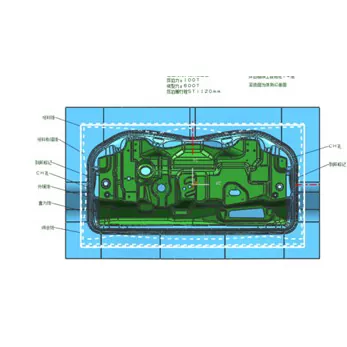

Popolna 3D zasnova, modularna struktura, enostavno vzdrževanje, prilagodljivo avtomatizirani proizvodnji in robotskemu delovanju.

3. Izbira in priprava materiala

- Delovni deli: Izbrano je kalupno jeklo visoke trdote s posebno zlitino, ki se uporablja v območjih globokega vlečenja;

- Osnova kalupa/standardni deli: izbrano je visokokakovostno jeklo, ki zagotavlja trdnost in natančnost;

- Površinska obdelava: nitriranje, trdo kromiranje itd., za zmanjšanje trenja in oprijema.

4. Natančni obdelovalni proces

Groba obdelava omogoča dodatek za končno obdelavo. Končna obdelava se izvaja z uporabo vrhunske opreme, ki dosega površinsko hrapavost Ra0,2, natančnost položaja luknje ±0,01 mm in trdoto ≥HV950 po obdelavi za utrjevanje površine.

5. Sestavljanje in odpravljanje napak

Natančna montaža, odpravljanje napak v parametrih na stroju, pregled prvega kosa in poskusna proizvodnja serije zagotavljajo stabilnost in zanesljivost kalupa.

Razvojni trendi

1. Lahka in visoka trdnost: prilagajanje novim materialom in uporaba naprednih procesov, uravnoteženje lahkosti in varnosti;

2. Optimizacija natančnosti in varnosti: razvoj v smeri natančnosti na mikronski ravni, krepitev spletnega zaznavanja in optimizacije trkov;

3. Prilagodljiva proizvodnja: Hitra menjava kalupov (≤15 minut), prilagodljiva za večvrstno, maloserijsko proizvodnjo;

4. Digitalno odpravljanje napak: združevanje digitalnih dvojčkov za skrajšanje razvojnih ciklov za več kot 30 %;

5. Zelena proizvodnja: Okolju prijazna in energetsko varčna, ki se prilagaja potrebam novih energetskih vozil.

Pogosto zastavljena vprašanja

V1: Kateri materiali se običajno uporabljajo v matricah za žigosanje sprednje plošče avtomobilov?

A1: Delovni deli večinoma uporabljajo jekla za kalupe z visoko trdoto, kot so SKD11, Cr12MoV in DC53. Za globoko vlečenje oblikovanih delov in ojačitvenih območij oblikovanja nosilcev se uporablja hitrorezno jeklo ali cementni karbid iz praškaste metalurgije. Okvir kalupa uporablja konstrukcijska jekla, kot sta jeklo 45 in Q235, standardni deli, kot so vodilni stebri in vodilne puše, pa uporabljajo ležajno jeklo GCr15. Za zelo zahtevne ukrivljene oblikovalne površine se včasih uporabljajo keramični ali diamantni premazni materiali, da se zagotovi odpornost proti obrabi in življenjska doba kalupa.

V2: Kako dolg je proizvodni cikel za modele za sestavljanje sprednje maske avtomobilov?

A2: Proizvodni cikel običajno traja 16–24 tednov, odvisno od kompleksnosti in zahtev glede natančnosti sklopa sprednje maske. Standardni kalupi za sestavljanje sprednje maske trajajo približno 16 tednov, kalupi za kompleksne ukrivljene sprednje maske trajajo 20 tednov, ultra veliki ali lahki kalupi za sestavljanje sprednje maske pa lahko zahtevajo več kot 24 tednov. Specifični cikel je odvisen od kompleksnosti strukture sprednje maske, težavnosti oblikovanja ukrivljene površine in zahtev glede varnosti pri trku.

V3: Kakšna je življenjska doba kalupov?

A3: V normalnih pogojih uporabe in vzdrževanja lahko življenjska doba kalupov za vtiskovanje sklopa sprednje maske doseže več kot 300.000 ciklov. Z izbiro visokokakovostnih materialov, pravilno toplotno obdelavo in natančno strojno obdelavo lahko življenjska doba nekaterih kalupov doseže 500.000 ciklov. Območja z visoko obrabo, kot so območja globokega vlečenja, površine za oblikovanje ojačevalnih nosilcev in ukrivljene površine zahtevajo redno vzdrževanje in zamenjavo, da se zagotovi kakovost izdelka in stabilnost oblikovanja.

V4: Kako sta zagotovljena natančnost in varnost sklopa sprednje maske?

A4: Z optimizacijo parametrov procesa oblikovanja z analizo CAE, uporabo visoko natančnega vodilnega sistema, nadzorom vzmetenja materiala in porazdelitvijo debeline ter rednim pregledovanjem in vzdrževanjem natančnosti kalupa je mogoče nadzorovati dimenzijsko natančnost sklopa sprednje plošče znotraj ±0,1 mm, ravnost parnih površin pa lahko doseže znotraj 0,15 mm/m. Hkrati razumna konstrukcijska zasnova in postopek toplotne obdelave zagotavljata, da ima sklop sprednje plošče zadostno strukturno trdnost in varnost pri trčenju.

V5: Katere so ključne kontrolne točke v procesu izdelave matric za vtiskovanje sklopov sprednje plošče avtomobilov?

A5: Ključne kontrolne točke pri izdelavi kalupov za sestavljanje sprednje plošče vključujejo: ① Natančna obdelava velikih profilov pokrivne površine, da se zagotovi ravnost in natančnost površine; ② Krepitev kakovosti oblikovanja struktur nosilcev za zagotovitev položaja in trdnosti; ③ Nadzor pretoka materiala kompleksnih ukrivljenih površin, da se prepreči nastanek napak; ④ Natančna obdelava montažnih lukenj za zagotovitev natančnosti montaže; ⑤ Postopek toplotne obdelave za zagotovitev trdote in žilavosti. Vsaka kontrolna točka zahteva strog pregled kakovosti in nadzor procesa, zlasti natančen nadzor oblikovanja velikega pokrova in zapletenih ukrivljenih površinskih struktur.
