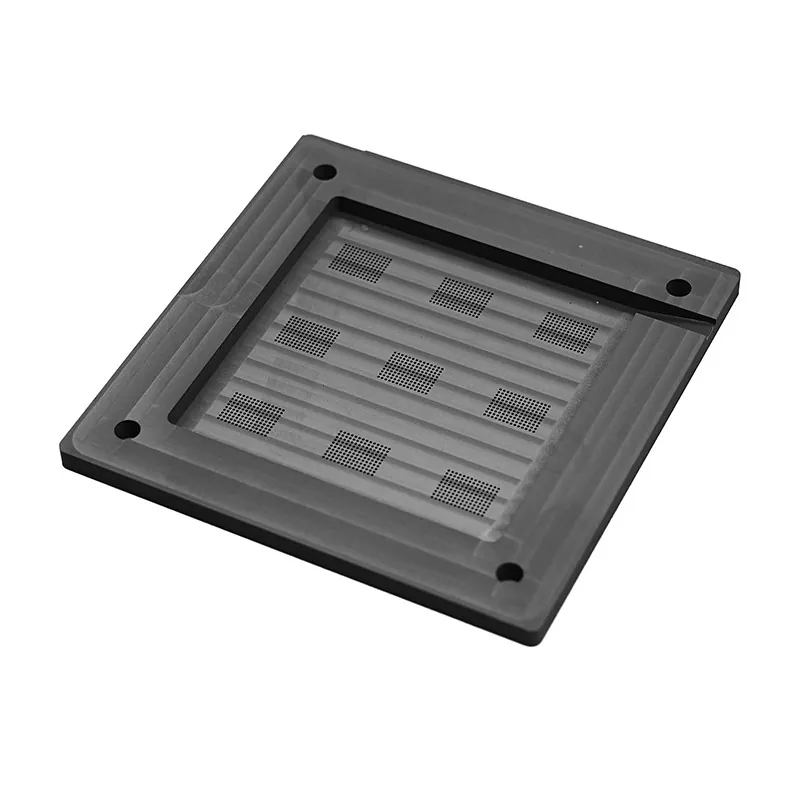

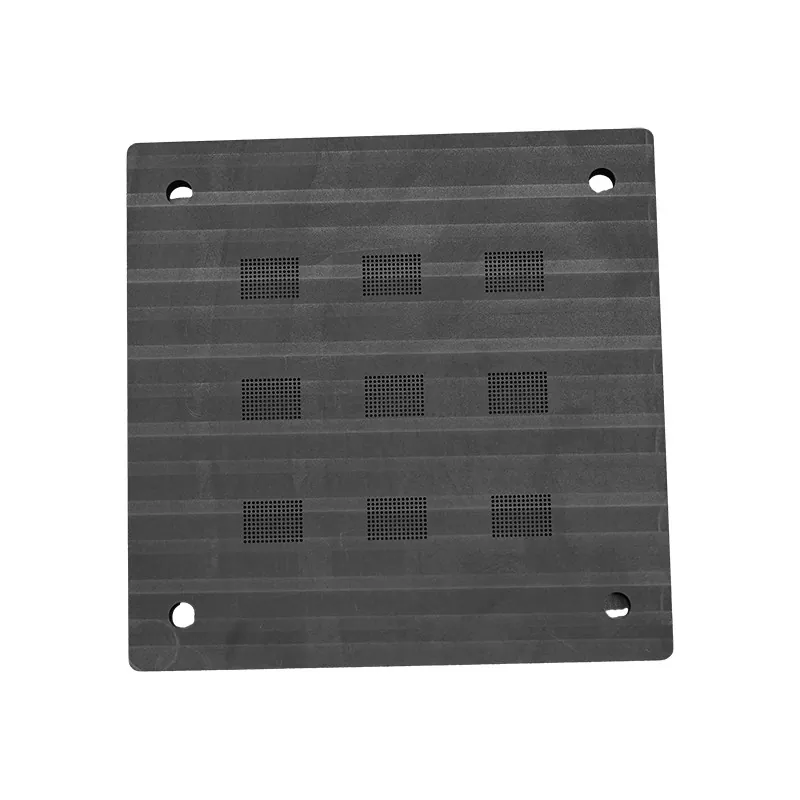

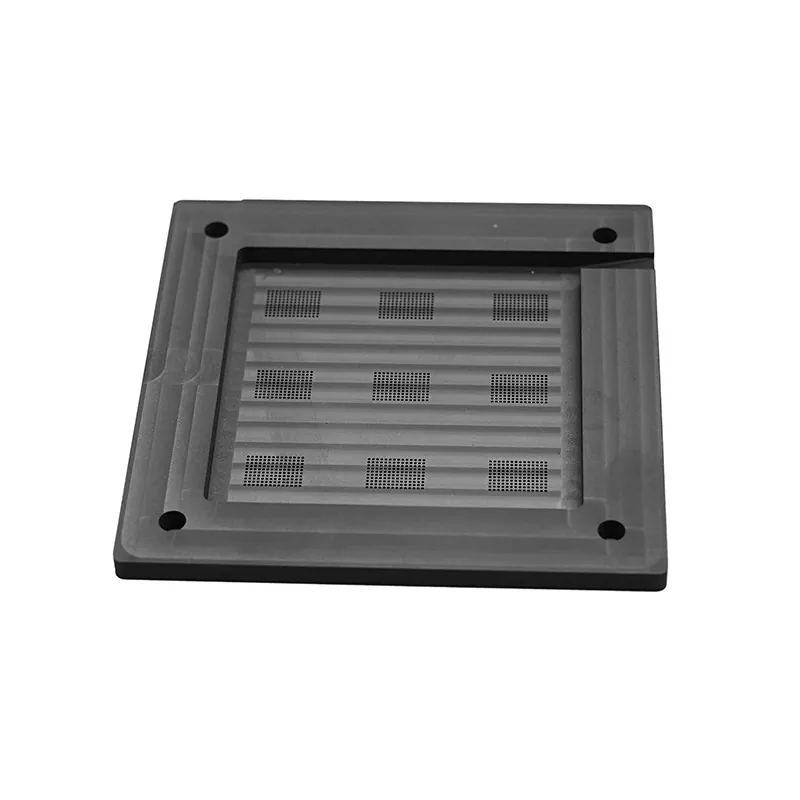

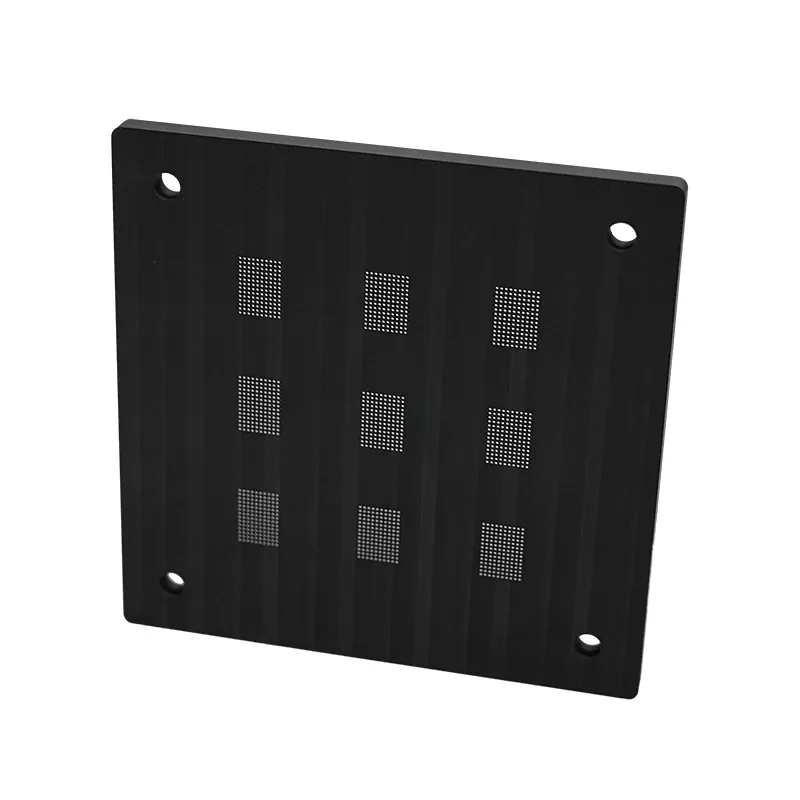

Naprave za postavitev grafitne krogle

SIKAIDA Graphite Ball Placement Fixtures uporablja grafit visoke čistosti ter tehnologijo natančne obdelave in površinske obdelave, ki ustrezajo standardom za polprevodnike. Površina je gladka in čista, s stabilno visokotemperaturno zmogljivostjo. Optimizirana struktura olajša delovanje in vzdrževanje ter učinkovito izboljša učinkovitost postavitve žoge in izkoristek.

Grafit visoke čistosti je toplotno prevoden in odporen proti koroziji, kar zagotavlja dimenzijsko stabilnost med spajkanjem pri visokih temperaturah in preprečuje onesnaženje s škodljivimi ioni. Posebne površinske obdelave zagotavljajo odlično omočljivost s spajkalnimi kroglicami, kar preprečuje oksidacijsko kontaminacijo.

Tehnične specifikacije

Ključne značilnosti

Naprave za postavitev grafitnih kroglic se ponašajo z več ključnimi značilnostmi: 1) visoka čistost (grafit ≥99,5 %, brez ionske kontaminacije); 2) Visoka ravnost (ploskost ≤0,002 mm/m, Ra≤0,4 μm); 3) Natančnost postavitve kroglice na mikronski ravni (premer kroglice ±0,025 mm, razmik med kroglicami ±0,05 mm); 4) odpornost na visoke temperature (stabilno delovanje pri 300 °C); 5) Odlično toplotno upravljanje (enakomerna toplotna prevodnost, zmanjšanje toplotne obremenitve).

Scenariji uporabe

Naprave za postavitev grafitnih kroglic se pogosto uporabljajo v embalaži polprevodnikov (embalaža z visoko gostoto, kot sta BGA in CSP), mikroelektronski sestavi (majhne komponente, kot sta 0402 in 0201), optoelektronskih napravah (LED, laserji), napravah MEMS in močnostnih polprevodnikih (IGBT, MOSFET).

Ključne prednosti

1. Prednost čistosti materiala: nizka vsebnost nečistoč, nizka stopnja razvijanja plina, kemična stabilnost, dosledna zmogljivost serije in skladnost s standardi polprevodniške industrije.

2. Prednosti natančnosti: Ravnost na mikronski ravni in natančnost pozicioniranja, gladka površina brez napak, odlična ponovljivost v masovni proizvodnji in prilagodljivost embalaži z visoko gostoto.

3. Prednosti toplotne zmogljivosti: široko območje delovne temperature (-40 °C do 300 °C), koeficient toplotne razteznosti, združljiv s silicijevimi rezinami, dobra toplotna prevodnost in stabilna toplotna ciklična zmogljivost.

4. Prednosti združljivosti postopka: Naprave za namestitev grafitne kroglice so združljive z različnimi spajkami, imajo široko procesno okno, so enostavne za čiščenje, imajo dolgo življenjsko dobo in nudijo znatne gospodarske koristi.

Tehnične zmogljivosti

Podjetje se ponaša z močnimi tehničnimi zmogljivostmi: strog nadzor materiala z večkratnimi pregledi ob prihodu; opremljen s celotnim kompletom visoko natančne obdelovalne opreme za zagotavljanje kakovosti površine; različni postopki površinske obdelave za zadovoljevanje različnih potreb; natančen sistem testiranja za zagotavljanje stabilne natančnosti; in izdelki, ki so prestali stroga okoljska testiranja za prilagoditev dejanski proizvodnji.

Pogosta vprašanja:

V1: Zakaj izbrati grafitni material za napeljave za namestitev kroglic?

A1: Grafitni material ima izjemno visoko čistost, odlično toplotno prevodnost in odpornost na visoke temperature ter je kemično stabilen v polprevodniških procesih. V primerjavi z drugimi materiali grafit ne sprošča škodljivih ionov nečistoč na čipe in ohranja dimenzijsko stabilnost pri visokih temperaturah, zaradi česar je idealen material za napeljave za polprevodniške krogle.

V2: Kakšne so specifične površinske ravnosti in hrapavosti vpenjala?

A2: Naše napeljave za postavitev grafitne krogle imajo ravnost površine, nadzorovano v okviru 0,002 mm/m, in površinsko hrapavost Ra≤0,4 μm. Ta izredno visoka ravnost in gladkost površine zagotavlja enakomeren stik s čipom in podlago, s čimer se izognete napakam pri namestitvi kroglice, ki jih povzročajo površinske neravnine.

V3: Kakšna je natančnost postavitve žoge, ki jo je mogoče doseči?

A3: Naše napeljave dosegajo natančnost namestitve krogle ±0,025 mm in natančnost naklona krogle ±0,05 mm. Ta stopnja natančnosti v celoti izpolnjuje zahteve trenutnih običajnih procesov pakiranja polprevodnikov in lahko obvladuje aplikacije namestitve krogle z mikro naklonom z visoko gostoto.

V4: Kakšna je najvišja delovna temperatura napeljave?

A4: Naše napeljave za postavitev grafitne krogle lahko normalno delujejo v temperaturnem območju od -40 °C do 300 °C. To temperaturno območje pokriva vse kritične faze postopkov pakiranja polprevodnikov, vključno s spajkanjem in shranjevanjem pri visoki temperaturi.

V5: Ali lahko zagotovite izdelke po meri?

A5: Da, nudimo lahko prilagojene storitve glede na posebne potrebe strank. Stranke lahko zagotovijo podrobne risbe ali vzorce, mi pa lahko obdelamo različne nestandardne izdelke orodja. Najmanjša velikost obdelave je 0,5 mm, toleranco pa je mogoče nadzorovati znotraj ±0,01 mm.

V6: Kakšna je življenjska doba in možnost ponovne uporabe orodja?

A6: Pri normalni uporabi in pravilnem vzdrževanju je mogoče naše orodje za pritrditev z grafitno kroglico ponovno uporabiti več kot 100-krat. Dejanska življenjska doba je odvisna od posebnih pogojev uporabe, procesnih parametrov in vzdrževanja. Priporočamo redno pregledovanje površine in testiranje delovanja, da zagotovimo, da je orodje v dobrem stanju.

V7: Kako zagotovite čistočo in naravo orodja brez kontaminacije?

A7: Naše orodje je po obdelavi podvrženo strogemu čiščenju in površinski obdelavi, vključno z ultrazvočnim čiščenjem, izpiranjem z deionizirano vodo in pečenjem pri visoki temperaturi. Orodje je zapakirano v antistatično in protiprašno embalažo, ki zagotavlja čistočo med transportom in skladiščenjem. Po prejemu izdelka strankam svetujemo, da razpakirajo izdelek in ga uporabljajo v čistem okolju.

V8: Kakšna sta upornost in toplotna prevodnost orodja?

A8: Naše grafitno orodje ima upornost 8–15 μΩ·m (pri 25°C) in toplotno prevodnost približno 120–200 W/m·K. Ti parametri zagotavljajo uravnoteženo delovanje pri električni izolaciji in toplotnem upravljanju, zaradi česar je primeren za različne aplikacije polprevodniške embalaže.
