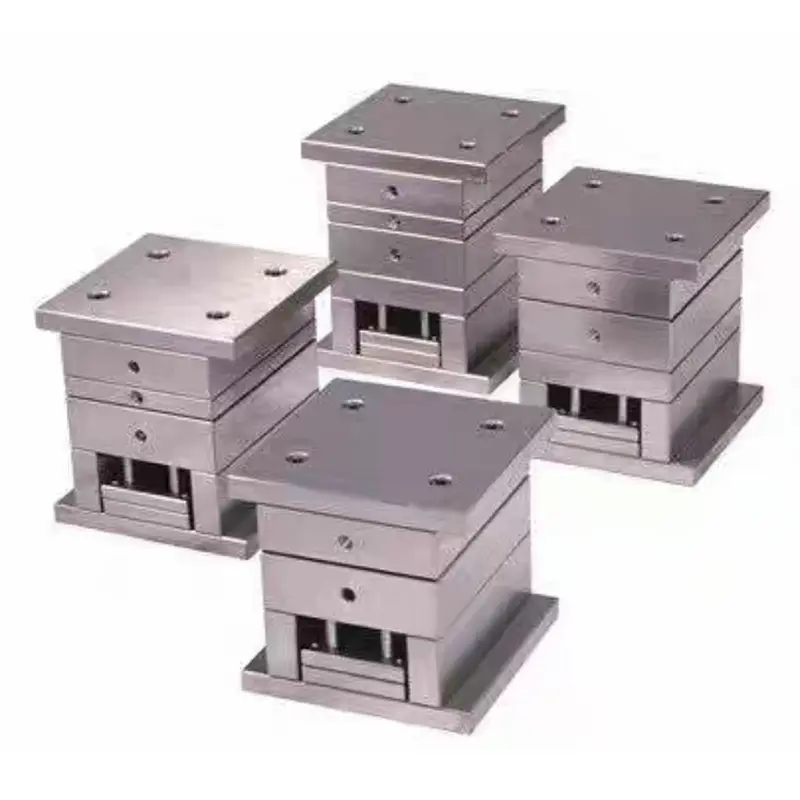

Standardno natančno poenostavljeno podnožje kalupa za mala vrata

Ta standardno natančna poenostavljena osnova za kalupe z majhnimi vratci ima strukturo s tremi ploščami s koničastimi vratci, optimizirano glede na tradicionalne osnove za kalupe s finimi vratci. Odvečni pomožni mehanizmi so odpravljeni, kar poenostavlja zasnovo, hkrati pa ohranja osnovne funkcije. Proizveden v kitajski tovarni, ki vključuje raziskave in razvoj, proizvodnjo ter nadzor kakovosti, je zaupanja vreden dobavitelj v industriji oblikovanja plastike. Izdelek je primeren za serijsko izdelane plastične izdelke enostavnih oblik in enotne debeline sten. Zaradi visoke stroškovne učinkovitosti in stabilnosti je postal priljubljen v različnih panogah.

Ključne značilnosti

1. Strukturne značilnosti

- Struktura s tremi ploščami: sestavljena iz fiksne plošče, gibljive plošče in ejektorske plošče z vodilnimi stebri in pušami za natančno vodenje; enotočkovno vbrizgavanje s točkovnimi vrati, kratka pretočna pot, minimalen ostanek, primeren za majhne izdelke.

- Poenostavljena zasnova: odpravlja zapletene pomožne mehanizme, kar ima za posledico preprosto strukturo ter zmanjšane proizvodne stroške in kompleksnost.

- Standardna natančnost: dimenzijska natančnost ±0,05 mm, površinska hrapavost ≤Ra0,8μm, izpolnjevanje zahtev splošnih plastičnih delov brez dodatne obdelave.

2. Modularna standardna zasnova: Standardna natančna poenostavljena osnova za kalupe za mala vrata sprejema mednarodne standarde, kot sta LKM in HASCO, s skupnimi modeli, kot sta 2020 in 2025, kar omogoča hitro konfiguracijo in zamenjavo; modularna zasnova olajša vzdrževanje in podaljša življenjsko dobo.

3. Zasnova hladilnega sistema: Običajna zasnova tokokroga hladilne vode nudi zmerno učinkovitost in preprosto postavitev, izpolnjuje zahteve glede hlajenja, hkrati pa olajša obdelavo in vzdrževanje ter zmanjša kasnejše stroške.

4. Prednosti koničnih vrat: premer koničnih vrat 0,5-2 mm, minimalne in enostavno odstranljive oznake, primerne za plastiko z dobro pretočnostjo, kot sta PP in ABS, kar zagotavlja kakovost izdelka.

Aplikacije

Standard Precision Simplified Small Gate Mold Base je primeren za množično proizvodnjo plastičnih izdelkov, kot so ohišja majhnih naprav in elektronski gumbi. Združljiv je z izdelki, ki so enostavne oblike, imajo enakomerno debelino stene in nimajo posebnih zahtev glede videza, tako da pokriva potrebe več industrij.

Ekonomske prednosti

1. Stroški, ki jih je mogoče nadzorovati: Visoko natančne osnove za kalupe prihranijo 30–50 % pri stroških materiala in obdelave, s čimer se poveča konkurenčnost strank.

2. Kratek čas cikla: Proizvodni cikel 2-4 tednov omogoča hiter odziv trga in skrajša čas lansiranja izdelka.

3. Enostavno upravljanje: jasna struktura, enostavna montaža in vzdrževanje, nizke zahteve za usposobljenost operaterjev, kar omogoča obsežno proizvodnjo.

Proizvodni proces

1. Faza načrtovanja: Določite strukturo kalupa na podlagi parametrov plastičnega izdelka, izberite ustrezno standardno osnovo kalupa in oblikujte votlino in jedro z uporabo programske opreme, kot sta UG in Pro/E, ob upoštevanju ključnih procesnih dejavnikov.

2. Izbira materiala

Standardno natančno poenostavljeno podnožje kalupa za mala vrata uporablja ogljikovo konstrukcijsko jeklo, kot je jeklo 45. Vodilni stebri in puše so izdelani iz jekla, odpornega proti obrabi. Votlina in jedro sta izdelana iz predhodno utrjenega jekla za kalupe, kot je P20 (HRC30-35). Standardne dele dobavljajo specializirani proizvajalci.

3. Potek obdelave

- Groba obdelava: groba obdelava kalupne plošče in votline, pri čemer ostane 0,5–1 mm dodatka.

- Končna obdelava: CNC obdelava votline, žično rezanje kompleksnih delov ter hkratno vrtanje in narezovanje.

- Toplotna obdelava: Kaljenje votline in jedra na HRC30-35 za izboljšanje odpornosti proti obrabi.

- Površinska obdelava: poliranje votline na Ra0,8μm.

4. Sestavljanje in odpravljanje napak

Sestavite standardne dele in votlino/jedro, namestite jih na stroj za brizganje za poskusno oblikovanje in prilagoditev parametrov. Prilagodite vdolbino na podlagi rezultatov poskusnega oblikovanja in odpravite pogoste napake.

Razvojni trendi

1. Standardizacija in modularizacija: Izboljšajte standardizacijo, da dosežete hitro izdelavo konfiguracije in skrajšate dobavne cikle.

2. Inteligentna proizvodnja: Kombinacija tehnologije digitalne avtomatizacije za izboljšanje natančnosti in učinkovitosti obdelave.

3. Visoko učinkovito hlajenje: Optimizirana postavitev vodnega kanala za izboljšanje učinkovitosti hlajenja ob nadzoru stroškov.

4. Lahek in dolgotrajen: Optimizirana struktura in materiali za zmanjšanje teže, izboljšanje odpornosti proti obrabi in podaljšanje življenjske dobe.

Pogosto zastavljena vprašanja

V1: Za katere plastične izdelke je primeren Standard Precision Simplified Small Gate Mould Base?

A1: Primerno za majhne do srednje velike plastične dele, kot so ohišja naprav, gumbi elektronskih izdelkov, posode za dnevne potrebščine, pisarniški pribor itd. Posebej primerno za množično proizvedene izdelke z relativno preprostimi oblikami, enakomerno debelino stene in nizkimi zahtevami glede videza.

V2: Kakšna je glavna razlika med poenostavljenimi osnovami kalupov in visoko natančnimi osnovami kalupov?

A2: Glavne razlike so v kompleksnosti strukture, ravni natančnosti in zahtevah glede kakovosti površine. Poenostavljene osnove kalupov odpravljajo zapletene pomožne mehanizme, sprejmejo standardizirano preprosto strukturo, nadzorujejo dimenzijsko natančnost znotraj ±0,05 mm in zahtevajo hrapavost površine Ra0,8 μm ali manj. Stroški so običajno 30–50 % nižji od visoko natančnih podstavkov za kalupe.

V3: Kakšne so prednosti točkovnih vrat?

A3: Točkovni zaporniki imajo majhen premer (običajno 0,5-2 mm), zaradi česar so manjše zaporne oznake, ki jih je enostavno odstraniti in ne vplivajo na videz izdelka. Postopek je krajši, kar je ugodno za popolno polnjenje majhnih izdelkov in je še posebej primeren za plastične materiale z dobro pretočnostjo, kot so PP, ABS in PS.

V4: Kako dolg je cikel izdelave kalupov?

A4: Proizvodni cikel za standardno natančno poenostavljeno bazo kalupa za mala vrata je običajno 2-4 tedne. Zaradi enostavne strukture in manjšega števila korakov obdelave je proizvodni cikel mogoče skrajšati za 30%-50% v primerjavi z visoko natančnimi kompleksnimi kalupi, kar omogoča hiter odziv na zahteve trga.

V5: Kako izbrati ustrezne specifikacije osnove kalupa?

A5: Izbira prave specifikacije osnove kalupa zahteva upoštevanje dejavnikov, kot so velikost izdelka, model stroja za brizganje in zahteve glede obsega proizvodnje. Skupne specifikacije vključujejo modele, kot so 2020, 2025, 3030 in 4040. Na splošno je primerno, da je velikost izdelka znotraj 80 % velikosti votline kalupa. Priporočljivo je, da izberete specifikacije osnove kalupa na podlagi največjih zunanjih mer izdelka in ustreznega dodatka.
