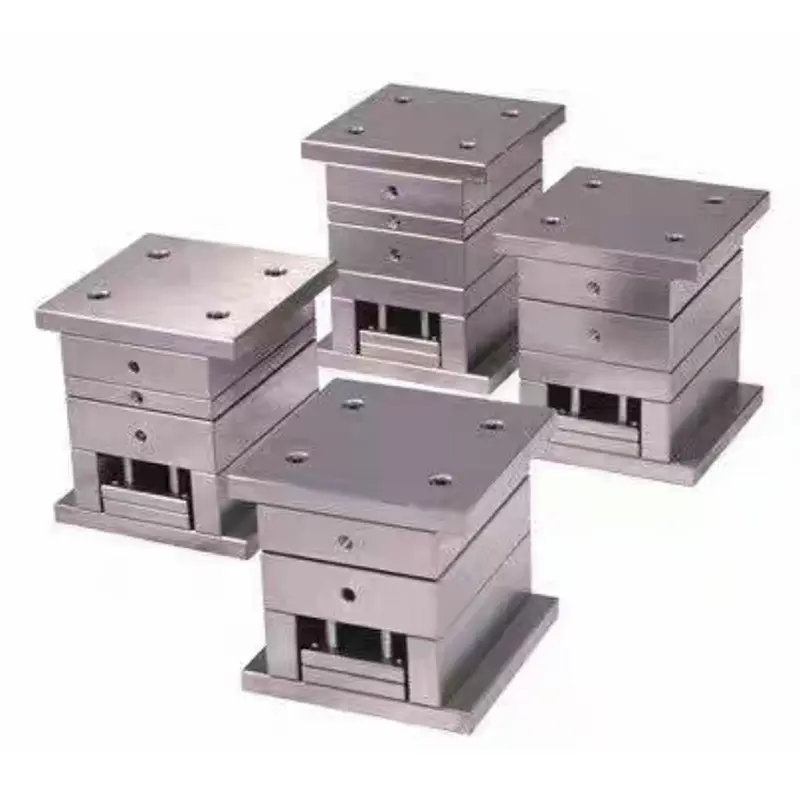

Standardno natančno podnožje za kalupe za velika vrata

SIKAIDA Standard Precision Large Gate Mold Base je zasnovan posebej za sisteme za brizganje z dvema ploščama. Uporablja velika vrata za stabilen pretok taline in priročno delovanje, zaradi česar je stroškovno učinkovita izbira za množično proizvodnjo srednje natančnih plastičnih delov. Kot zanesljiv dobavitelj se SIKAIDA drži mednarodnih standardov, ki zagotavljajo medsebojno zamenljivost in doslednost izdelkov ter zagotavljajo storitve hitre dostave globalnim kupcem.

Strukturne značilnosti

To standardno natančno podnožje kalupa za velika vrata ima strukturo dveh plošč, sestavljeno iz standardnih komponent, kot sta fiksna osnovna plošča kalupa in premikajoča se osnovna plošča kalupa. Opremljen z natančnimi vodilnimi stebri in pušami, zagotavlja natančno poravnavo votline in jedra. Zasnova velikih vrat omogoča, da talina neposredno vstopi v votlino, kar ima za posledico nizek upor proti pretoku, stabilno polnjenje in združljivost z glavnimi standardi, kot so LKM, HASCO in DME, kar omogoča močno medsebojno zamenljivost.

Aplikacije

Standardno natančno podnožje za velike vratne kalupe je primerno za brizganje večine termoplastičnih plastik, kot sta PP in ABS, ter izpolnjuje zahteve srednje natančnosti razredov IT7-IT8. Široko se uporablja v proizvodnji ohišij gospodinjskih aparatov, notranjih delov avtomobilov, ohišij elektronskih izdelkov in izdelkov vsakdanje potrošnje, kot so plastična vedra.

Prednosti izdelave

Serija baznih kalupov SIKAIDA ponuja znatne prednosti: v smislu stroškov poenostavljeni procesi in visoka uporaba standardnih delov znižajo stroške za 30%-50% v primerjavi z visoko natančnimi kalupi; kar zadeva čas cikla, visoka standardizacija omogoča dokončanje proizvodnje v 15-25 dneh, kar skrajša čas za več kot 40 % v primerjavi z visoko natančnimi kalupi po meri; kar zadeva vzdrževanje, preprosta struktura in standardizirane komponente olajšajo vsakodnevno vzdrževanje in skrajšajo izpade.

Tehnični parametri

Standardna natančnost: velika stopnja natančnosti kalupa za vrata IT7-IT8, površinska hrapavost Ra 0,8-1,6 μm; osnova kalupa iz jekla 45# ali predhodno kaljenega jekla P20, votlina in jedro iz jekla P20, 718H in drugih jekel za kalupe; razmik med kanali za hladilno vodo 80-120 mm, razmik mehanskega izmetalnega zatiča 150-200 mm, primerno za stroje za brizganje 50-500 ton.

Proizvodni proces

1. Faza načrtovanja

Faza načrtovanja uporablja programsko opremo, kot sta UG in SolidWorks, za dokončanje 3D modeliranja in oblikovanja votline/jedra, ustvarjanje standardnega seznama delov in njihovo nabavo ter izpisne risbe za vodenje nadaljnje obdelave.

2. Faza obdelave

Stopnja obdelave je sestavljena iz treh delov: groba obdelava za odstranitev odvečnega materiala, obdelava ravnin in lukenj večjih delov; končna obdelava z visokohitrostno CNC obdelavo natančnih delov, da se zagotovi ravnost ločevalne površine in natančnost kanalov hladilne vode; površinska obdelava vključuje kaljenje votline in jedra, fino brušenje ločevalne površine in po potrebi poliranje zunanje površine.

3. Sestavljanje in odpravljanje napak

Montaža in odpravljanje napak se začneta z namestitvijo standardnih komponent, kot so vodilni stebri in vodilne puše. Po preizkusu tesnosti hladilnega sistema z uporabo vode se na stroju za brizganje izvede poskusni kalup za prilagoditev parametrov. Masovna proizvodnja se lahko začne, ko prvi kos prestane pregled.

Razvojni trendi

Razvoj Standard Precision Large Gate Mould Base kaže štiri glavne trende: standardizacija in modularizacija izboljšata medsebojno zamenljivost in skrajšata čas cikla; visoko učinkovita tehnologija obdelave povečuje natančnost in učinkovitost; inteligentna proizvodnja omogoča spremljanje in optimizacijo proizvodnje; lahka in energetsko varčna zasnova pa zmanjša stroške in porabo energije.

SIKAIDA Standard Precision Large Gate Mold Base združuje preprostost, učinkovitost in ekonomičnost, zaradi česar je osrednji del opreme za brizganje plastike za splošne namene. S pomočjo svojih profesionalnih tovarn na Kitajskem SIKAIDA nenehno optimizira kakovost ter zagotavlja stabilne in stroškovno učinkovite osnovne rešitve za kalupe za globalno proizvodno industrijo.
