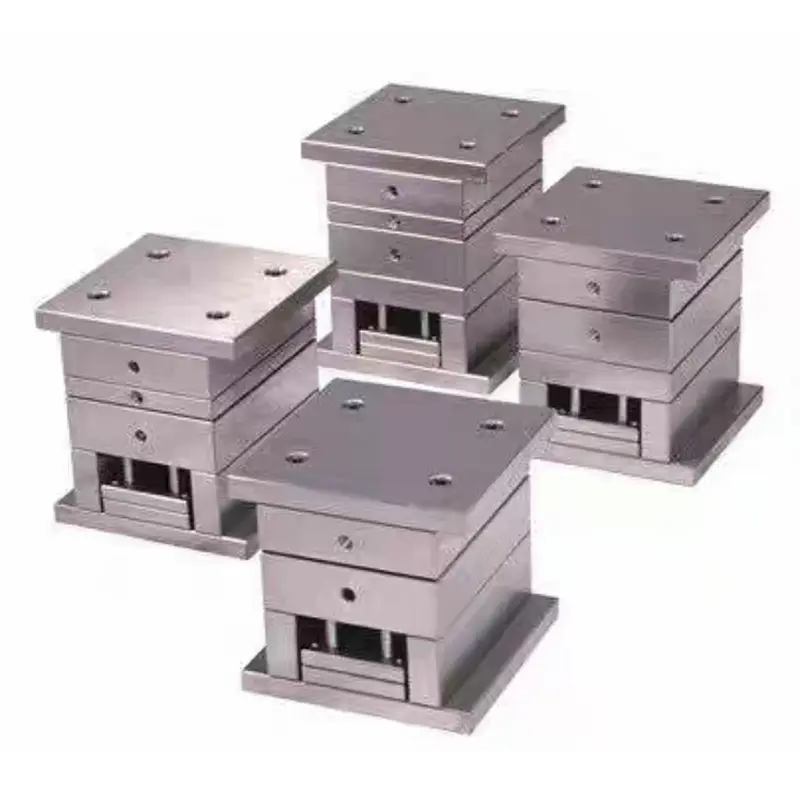

Ultra-visoko natančna poenostavljena osnova za kalupe za majhna vrata

SIKAIDA Ultra-High Precision Simplified Small Gate Mould Base je neodvisno razvit vrhunski natančni sistem kalupov. Vključuje optimizirano strukturo in natančne postopke ter prebija ozka grla natančnosti in učinkovitosti tradicionalnih baz kalupov. Poenostavljena struktura s tremi ploščami uravnoteži visoko natančnost in enostavno upravljanje. Profesionalna tovarna vzpostavi celotno proizvodno verigo, ki zagotavlja, da izdelki izpolnjujejo najvišje industrijske standarde.

Podrobnosti izdelka

1. Visoko natančni standardi oblikovanja

- Natančno vodenje: vodilni stebri in vodilni tulci z natančnostjo prileganja ±0,005 mm zagotavljajo natančno zapiranje votline.

- Toga struktura: togost se je povečala za 30 %, kar preprečuje deformacijo pri oblikovanju in zagotavlja dimenzijsko stabilnost plastičnih delov.

- Natančno pozicioniranje: Natančnost pozicioniranja med kalupnimi ploščami je ±0,003 mm, kar je osnova za visoko natančno oblikovanje.

2. Poenostavljen sistem finih vrat

- Točkovni nadzor vrat: namenske šobe omogočajo 0,2-0,5 mm natančno oblikovanje, kar zmanjšuje oznake vrat.

- Optimiziran tekalni sistem: zasnova, optimizirana za CAE, izboljša ravnotežje toka taline za 40 %, kar zmanjša napake.

- Samodejno odstranjevanje vrat: Integrirani mehanizem samodejno odreže vrata, kar odpravi potrebo po ročni sekundarni obdelavi.

3. Natančna struktura treh plošč

- Prileganje s tremi ploščami: Natančno prileganje med ploščo za votlino, jedrno ploščo in pritrdilno ploščo zagotavlja natančnost oblikovanja.

- Štirje vodilni stebri: Zagotavlja soosnost med votlino in jedrom, pri čemer se izogiba ekscentrični obrabi.

- Hitro zaklepanje: skrajša čas sestavljanja kalupa za 60 %, kar izboljša učinkovitost menjave kalupa.

4. Napredni sistem za nadzor temperature

- Natančen nadzor temperature: neodvisen vodni krog z natančnostjo nadzora temperature ±1 ℃ zagotavlja stabilno temperaturo.

- Enakomerno hlajenje: Optimiziran vodni krog zmanjša deformacijo delov med hlajenjem.

- Hitro kroženje: učinkovitost hlajenja izboljšana za 35 %, cikel oblikovanja skrajšan za 25 %.

5. Sistem za natančen izmet

- Natančen izmet: ejektorski zatiči in povratne palice delujejo skupaj, da zagotovijo gladko odstranjevanje plastičnih delov.

- Enakomerna izmetna sila: Optimizirana postavitev zmanjša deformacijo plastičnih delov in izboljša izkoristek.

- Varna ponastavitev: vzmetni mehanizem zagotavlja varno zapiranje kalupa.

Aplikacije izdelkov

1. Elektronska industrija: konektorji, natančne optične komponente itd. (visoka natančnost, visoke zahteve glede končne površine).

2. Avtomobilska industrija: senzorji, natančni notranji deli itd. (stroge okoljske in strukturne zahteve).

3. Medicinski pripomočki: brizge, ohišja monitorjev itd. (standardi medicinske kakovosti).

4. Komunikacijska oprema: konektorji za optična vlakna, natančna ohišja itd. (stabilna visoka natančnost).

Proizvodni proces

1. Natančna zasnova: Ultra-visoko natančna poenostavljena osnova za kalupe za majhne vratce uporablja programsko opremo, kot sta Moldflow in UG, za dokončanje analize toka kalupov in 3D-načrtovanja (natančnost 0,001 mm).

2. Natančna izbira materiala: osnova kalupa uporablja jeklo P20/718, votlina/jedro pa jeklo NAK80/S136 (trdota 48–52HRC) v kombinaciji z uvoženimi standardnimi deli.

3. Natančna obdelava: z več preciznimi postopki je ključna natančnost ±0,005 mm, površinska hrapavost pa le Ra0,2 μm.

4. Montaža in odpravljanje napak: Montaža z nadzorovano temperaturo, po poskusnem oblikovanju, optimizaciji parametrov in preverjanju točnosti, izpolnjuje zahteve zasnove.

Tehnične prednosti

1. Prednost natančnosti: natančnost vgradnje ≤ ±0,005 mm, odlična površina plastičnega dela, zmanjšanje naknadne obdelave.

2. Strukturna prednost: poenostavljena zasnova, visoka togost, visoka standardizacija, enostavno upravljanje in vzdrževanje.

3. Prednost delovanja: visoka učinkovitost, stabilno delovanje, dolga življenjska doba, zmanjšanje proizvodnih stroškov.

4. Operativna prednost: priročna namestitev kalupa, enostavna nastavitev, zmanjšanje časa izpadov.

Sistem zagotavljanja kakovosti

1. Kontrola kakovosti: Inšpekcija kakovosti celotnega procesa, certificiran ISO9001, z jasno opredeljenimi standardi postopka.

2. Testna oprema: opremljena z visoko natančno opremo, kot sta koordinatni merilni stroj (CMM) in sistem za analizo podatkov.

3. Sledljivost kakovosti: sledljivost celotnega procesa, celovito vodenje evidenc in stalna optimizacija procesa.

Poprodajne storitve in tehnična podpora

1. Tehnična podpora: Strokovna ekipa je na voljo 24 ur na dan, 7 dni v tednu, da zagotovi diagnostično vodenje na daljavo.

2. Storitve usposabljanja: Zagotovljeno usposabljanje za delovanje in vzdrževanje ter tehnična izmenjava.

3. Zagotavljanje kakovosti: 12-mesečna garancija, redni pregledi in hitro reševanje težav.

Pogosto zastavljena vprašanja

V1: Katere so glavne uporabe poenostavljene podlage za kalupe za mala vrata ultra visoke natančnosti?

A1: Ta osnova za kalup je primerna predvsem za oblikovanje plastičnih delov z izjemno visokimi zahtevami glede dimenzijske natančnosti in kakovosti površine, kot so elektronski konektorji, natančne optične komponente, ohišja medicinskih naprav in precizni avtomobilski deli.

V2: Kako je zagotovljena natančnost kalupa?

A2: Natančnost je zagotovljena z visoko natančno zasnovo, izbiro visokokakovostnih materialov, natančnimi obdelovalnimi postopki in strogim sistemom nadzora kakovosti. Natančnost ključnih parnih površin je nadzorovana v območju ±0,005 mm, površinska hrapavost votline pa doseže Ra0,2 μm.

V3: Kakšna je življenjska doba poenostavljene podlage za kalupe ultra visoke natančnosti?

A3: V normalnih pogojih uporabe in vzdrževanja lahko življenjska doba kalupa doseže 500.000–1.000.000 ciklov. Posebna življenjska doba je odvisna od dejavnikov, kot so struktura izdelka, izbira materiala in pogoji uporabe.

V4: Kakšen je dobavni cikel?

A4: Odvisno od kompleksnosti in količine kalupa je dobavni cikel običajno 8-16 tednov. Preprosti kalupi lahko trajajo 4-6 tednov, medtem ko lahko kompleksni kalupi trajajo več kot 20 tednov.

V5: Ali ponujate storitve po meri?

A5: Da, nudimo prilagojeno zasnovo in storitve, ki temeljijo na strankinih specifičnih potrebah izdelka in scenarijih uporabe, vključno s strukturno optimizacijo, izbiro materiala in optimizacijo parametrov procesa oblikovanja.
