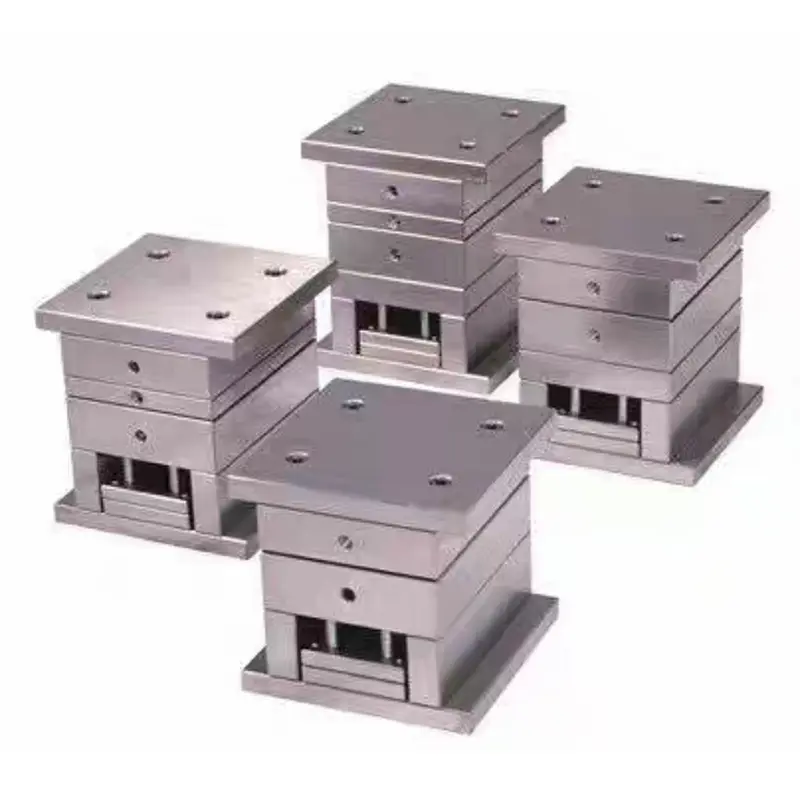

Ultra-visoko natančna velika osnova za model za vrata

SIKAIDA Ultra-High Precision Large Gate Mold Base je posebej prilagojena za kalupe za brizganje z dvema ploščama, ki ustrezajo potrebam obsežnega, visoko natančnega brizganja. Kot strukturna podpora kalupa zagotavlja učinkovito in stabilno proizvodnjo. Kot zanesljiv dobavitelj ima SIKAIDA profesionalno tovarno na Kitajskem, ki združuje raziskave in razvoj, proizvodnjo, testiranje in poprodajne storitve za zagotavljanje rešitev za globalne stranke.

Podrobnosti izdelka

1. Visoko natančni standardi oblikovanja

- Dimenzijska natančnost: Spajne površine jedra znotraj ±0,005 mm, vodilni sistem znotraj ±0,002 mm, kar zagotavlja prileganje komponent.

- Ploskost: vzporednost zgornje in spodnje plošče znotraj 0,02 mm/m, izogibanje neenakomerni deformaciji pod obremenitvijo vbrizgavanja.

- Pozicijska natančnost: položaj luknje vodilnega stebra ±0,01 mm, položaj luknje za lokacijski zatič ±0,008 mm, kar zagotavlja natančno poravnavo premikajočih se in fiksnih kalupov.

2. Konstrukcijska zasnova velikega obsega

- Specifikacije: Združljivo s kalupi v razponu od 400 mm × 400 mm do 1200 mm × 800 mm, ki pokrivajo glavne potrebe po brizganju v velikem obsegu.

- Optimizacija debeline: analiza končnih elementov optimizira debelino stene, uravnoteženo trdnost in prihranek materiala.

- Ojačana struktura: vgrajena mrežasta ojačitvena rebra se upirajo deformaciji tlaka vbrizgavanja, kar zagotavlja dolgoročno stabilnost.

3. Vodilni sistem visoke togosti

- Vodilni stebri in puše: material SKD61 s površinskim utrjevanjem, nizko trenje, visoka odpornost proti obrabi, podaljšanje življenjske dobe.

- Natančnost vodenja: Vodilo s štirimi stebri z razmikom 0,01–0,02 mm, ki preprečuje neporavnanost oblikovanja.

- Sistem za ponastavitev: Natančna palica za ponastavitev zagotavlja dosledno zapiranje kalupa, kar zmanjšuje stopnjo odpadkov.

4. Visoko učinkovit hladilni sistem

- Krog hladilne vode: 3D tiskanje konformnega hlajenja izboljša učinkovitost za več kot 30 % in skrajša čas hlajenja.

- Natančnost nadzora temperature: ±1 ℃, kar zagotavlja dimenzijsko stabilnost izdelka in preprečuje deformacijo.

- Hitra cirkulacija: Optimizirana postavitev vodnega kroga skrajša čas cikla brizganja za 20-25 %.

5. Sistem za natančno pozicioniranje in vpenjanje

- Sistem pozicioniranja: pozicionirni zatiči in puše imajo natančnost prileganja H7/g6, kar zagotavlja natančno pozicioniranje.

- Vpenjalni mehanizem: Vijaki visoke trdnosti z zasnovo proti popuščanju zagotavljajo enakomerno vpenjalno silo in preprečujejo poškodbe plesni.

- Varnostna zaščita: Vgrajena mejna stikala preprečujejo napačno delovanje in zagotavljajo varnost proizvodnje.

Osnovne funkcije

1. Izjemno visoka natančnost: doseže mednarodno napredno raven in izpolnjuje zahteve visoko natančnih izdelkov.

2. Močna stabilnost: Optimiziran dizajn in izbor materiala, primeren za visoko intenzivno proizvodnjo.

3. Visoka učinkovitost in varčevanje z energijo: Skrajša proizvodni cikel in izboljša učinkovitost proizvodnje.

4. Vzdržljivost: visoka odpornost proti obrabi in koroziji, kar zmanjšuje stroške zamenjave.

Področja uporabe

Ultra-High Precision Large Gate Mold Base se široko uporablja v obsežnih aplikacijah za natančno brizganje, kot so avtomobilska notranjost, ohišja gospodinjskih aparatov in elektronski izdelki, ter zagotavlja podporo za visokokakovostno proizvodnjo v različnih panogah.

Uvod v proizvodni proces

1. Analiza načrtovanja in simulacija

- CAE simulacija strukture, toplotne prevodnosti in procesa brizganja zagotavlja razumno zasnovo.

- Analiza toka kalupa optimizira vodne kanale in predvidi napake pri oblikovanju; analiza končnih elementov preverja trdnost in togost.

2. Postopek natančne obdelave

- Groba obdelava (CNC portalni rezkalni stroj, natančnost 0,1 mm) → Končna obdelava (hitri CNC, Ra≤0,8μm).

- Posebna obdelava (EDM za kompleksne površine) + natančno brušenje + ročna končna obdelava zagotavlja natančnost.

3. Toplotna obdelava in površinska obdelava

Temperaturna obdelava (HRC28-32), površinsko utrjevanje (vodilni stebri in puše HRC48-52), protikorozijska obdelava izboljša odpornost proti rji.

4. Natančna montaža in odpravljanje napak: Ultrazvočno čiščenje → natančna montaža → pregled koordinatnega merilnega stroja (CMM) → poskusno oblikovanje T0, ki zagotavlja natančnost in stabilnost.

Razvojni trendi:

1. Inteligentna integracija

Senzorji so vgrajeni v ultravisoko natančno osnovo kalupa za velika vrata za spremljanje v realnem času; AI optimizira procesne parametre, predvidi vzdrževanje opreme in zmanjša stroške izpadov.

2. Inovacija aditivne proizvodnje

3D-tiskanje s konformnim hlajenjem in integriranim oblikovanjem; optimizacija topologije doseže lažjo težo (30 % zmanjšanje teže).

3. Visoko učinkovita proizvodna tehnologija

Hitro vpenjanje kalupa (50-odstotno zmanjšanje časa menjave kalupa), prilagodljivost avtomatiziranim proizvodnim linijam in optimizacija procesnih parametrov na podlagi velikih podatkov.

Pogosta vprašanja:

V1: Kateri so glavni materiali podstavka za kalupe za velika vrata Ultra-High Precision?

A1: Glavni material osnove kalupa je visokokakovostno ogljikovo konstrukcijsko jeklo 45# ali 50#; vodilni stebri in puše uporabljajo ležajna jekla, kot sta SKD61 in SUJ2; nekatere aplikacije višjega cenovnega razreda uporabljajo predhodno utrjeno kalupno jeklo P20 ali 738H.

V2: Kakšen je tipičen proizvodni cikel osnove kalupa?

A2: Odvisno od kompleksnosti in velikosti je proizvodni cikel običajno 15-45 dni. Standardne osnove kalupov trajajo 15-20 dni, medtem ko nestandardne baze kalupov po meri zahtevajo 30-45 dni, vključno s celotnim procesom oblikovanja, obdelave, toplotne obdelave, sestavljanja in testiranja.

V3: Kako zagotoviti natančnost in stabilnost osnove kalupa?

A3: Natančnost je zagotovljena z naslednjimi ukrepi: ① Strog postopek toplotne obdelave zagotavlja stabilnost materiala; ② Natančna obdelovalna oprema zagotavlja natančnost obdelave; ③ Popoln sistem testiranja preverja končno natančnost; ④ Preprečevanje rje in korozije zagotavlja dolgotrajno natančnost.

V4: Za katere postopke brizganja je primerna podlaga za kalupe za velika vrata z izjemno natančnostjo?

A4: Ta osnova za kalup je primerna za različne postopke brizganja, vključno z visokotlačnim brizganjem, nizkotlačnim brizganjem, dvobarvnim brizganjem in IMD (in-Mold Decoration), in je še posebej primerna za izdelke, ki zahtevajo visoko kakovost videza in natančno dimenzijsko natančnost.

V5: Kako vzdrževati in servisirati osnovo kalupa?

A5: ① Redno preverjajte mazanje vodilnih stebrov in vodilnih tulcev ter pravočasno dodajte mast; ② Ohranjajte okvir kalupa čist in pravočasno očistite ostanke lepila in smeti; ③ Redno preverjajte točnost in jo pravočasno prilagodite, če se odkrije kakršna koli nepravilnost; ④ Nanesite olje proti rjavenju in ga pravilno shranite, ko ga dlje časa ne boste uporabljali.
