Kalup za brizganje karoserije avtomobilskega sprednjega odbijača

Kalup za brizganje karoserije sprednjega odbijača avtomobilov je osnovni del opreme za zunanje avtomobilske dele, ki se uporablja za izdelavo sprednjih zaščitnih komponent za vozila. Razvil se je iz kovinskih delov za žigosanje v lahke plastične dele. Kalupi SIKAIDA združujejo napredno oblikovanje in proizvodne zmogljivosti s strogim nadzorom kakovosti v celotnem tovarniškem procesu, kar zagotavlja stabilne in vzdržljive izdelke.

Podrobnosti izdelka

1. Struktura in funkcija izdelka

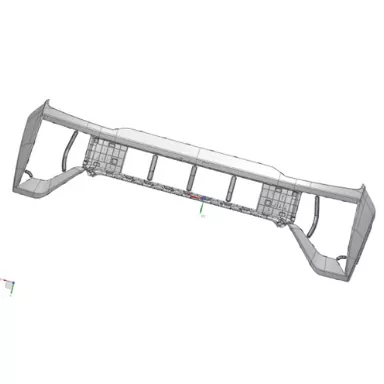

Ta kalup za brizganje karoserije sprednjega odbijača avtomobilov se uporablja za izdelavo pokrovov sprednjega odbijača. Plastični odbijač je sestavljen iz zunanje plošče, blažilnega materiala in jeklene prečke. Na voljo je v dveh vrstah ločilne črte: zunanja ločilna črta (vidna ločilna črta) in notranja ločilna linija (skrita ločilna linija, primerna za vozila srednjega do višjega razreda). Glavne funkcije vključujejo zaščito pred trkom, namestitev komponent, prezračevanje, dekoracijo in zaščito pešcev.

2. Uporaba materiala

Odbijač uporablja sistem PP+EPDM+TD20, s PP kot osnovnim materialom, EPDM povečuje elastičnost in TD20 krepi togost. Materiali so lahki, odporni na udarce, vremenske vplive, enostavni za obdelavo, stroškovno učinkoviti in jih je mogoče reciklirati ter izpolnjujejo zahteve glede proizvodnje in varstva okolja.

3. Specifikacije izdelka in natančnost

Tipične dimenzije kalupa za brizganje karoserije sprednjega odbijača avtomobilov so približno 2000 mm × 800 mm × 700 mm, s povprečno debelino stene 3,0 mm in težo 4–5 kg. Dimenzijska natančnost je ±0,05 mm, površinska obdelava Ra≤0,4 μm, montažna razdalja 0,5–1 mm in razlika v višini notranje ločilne črte ≤0,05 mm.

Lastnosti in aplikacije izdelka

1. Značilnosti strukture plesni

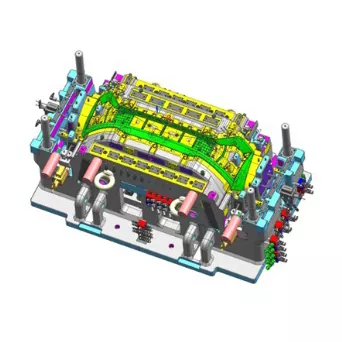

Kalup za brizganje karoserije avtomobilskega sprednjega odbijača ima integrirano gibljivo in nepremično zasnovo kalupa. Osnova kalupa je izdelana iz materiala QT500, votlina/jedro pa iz jekla P20 ali 718. Ločilna površina je optimizirana, notranjo ločilno črto pa je mogoče skriti. Opremljen je z večtočkovnim sistemom vročih kanalov, kombiniranim hladilnim sistemom, sistemom ejektorskih blokov in stabilnim mehanizmom za vlečenje jedra, kar uravnoteži zmogljivost in enostavnost obdelave.

2. Prednosti aplikacije

Kalup za brizganje karoserije sprednjega odbijača je v skladu s standardi GB17354-1998 in ščiti vozila pri trkih pri nizki hitrosti; je več kot 40 % lažji od kovinskih odbijačev, kar izboljša porabo goriva; ponuja visoko svobodo oblikovanja, močno funkcionalno integracijo, odlično odpornost na vremenske vplive in dolgo življenjsko dobo.

3. Tipične aplikacije

Široka uporaba v različnih osebnih vozilih: ekonomični avtomobili dajejo prednost stroškom, uporabljajo zunanje ločilne linije in materiale PP+EPDM+T15; avtomobili srednjega do višjega razreda dajejo prednost estetiki z uporabo notranjih ločilnih linij in materialov PP+EPDM+TD20; nova energetska vozila dajejo prednost lahkim in inteligentnim funkcijam; SUV in enoprostorna vozila dajejo prednost aerodinamiki in terenskim zmogljivostim.

Proizvodni proces

1. Oblikovanje plesni

Z analizo strukture izdelka in optimizacijo simulacije toka kalupa MOLDFLOW se izvede podrobna zasnova osnovnih mehanizmov, kot so ločilne linije, zapornice in hlajenje, da se zagotovi znanstveno načrtovanje.

2. Izdelava kalupov

Uporabljena sta osnova kalupa QT500 in materiali za votlino/jedro P20/718H. Natančna strojna obdelava, toplotna obdelava nitriranja in poliranje zrcala zagotavljajo kakovost kalupa.

3. Brizganje

Materiali se sušijo pri 80-100 ℃ 2-4 ure, nato se brizgajo v skladu s specifikacijami (cikel oblikovanja 10-15 sekund). Po oblikovanju se izvede odstranitev vrat, pregled in pakiranje, po potrebi s površinsko obdelavo.

4. Nadzor kakovosti

Celoten nadzor kakovosti zagotavlja, da je videz izdelka brez napak, da so mere v skladu z risbami in da zmogljivost ustreza standardom, pri čemer opravi številne preizkuse učinkovitosti.

Razvojni trendi:

1. Tehnologija materialov

Materiali za brizganje karoserije avtomobilskega sprednjega odbijača se razvijajo v smeri lahke (kompozitni materiali), visoke zmogljivosti, okolju prijaznosti (ki jih je mogoče reciklirati) in inteligence (pametni materiali) za podporo inteligentni vožnji.

2. Tehnologija plesni

Široka uporaba notranjih ločilnih linij, večtočkovnih vročih kanalov in tehnologij konformnega hlajenja izboljšuje avtomatizacijo in inteligenco kalupov, skrajšuje cikle in povečuje učinkovitost.

3. Trendi v industriji

Industrijsko povpraševanje narašča, koncentracija industrije narašča, digitalna transformacija se poglablja, tehnologija pa se širi na področja, kot je robotika.
